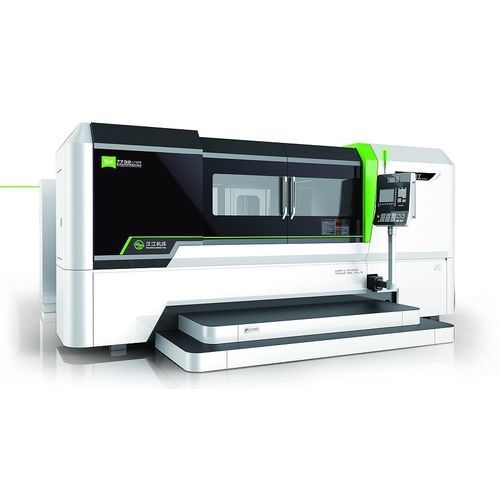

Rectificadora de piezas para procesar SK7732×25TP

CNCde gran velocidad6 ejes

La máquina se utiliza principalmente para rectificar tornillos sinfín toroidales planos y cónicos 【NC configuración del sistema】 Los ejes programables se describen como seguidores Eje X: alimentación transversal de la cabeza de rueda con escala de rejilla completa close-looped Eje Y: ajuste de alta velocidad del accesorio de rectificado con escala de rejilla completamente close-looped Eje Z: movimiento longitudinal de la mesa con escala de rejilla totalmente cerrada Eje A: Ajuste del ángulo de hélice con codificador angular en bucle cerrado Eje B: Giro del cabezal de la rueda con codificador angular en bucle cerrado Eje C: Rotación del husillo de trabajo con encóder angular en bucle cerrado completo El rectificado de flancos de tornillo sinfín puede realizarse mediante el movimiento síncrono de los ejes X, Z, B & C 【Precisión de trabajo】 La precisión del gusano toroidal envuelto puede ser de grado 5。 【Características técnicas】 1、Aplicando el principio de la distancia central virtual, el ajuste de la distancia central y el círculo base se puede hacer mediante el establecimiento de parámetros。 2、Los dos flancos se pueden rectificar en un solo ajuste。 3、Todos los ajustes son en servo ejes, tan rápido, preciso y fácil。 4、Cualquier eje servo para la mesa giratoria o el ajuste del ángulo de hélice es impulsado directamente por un motor de par, por lo tanto, se caracteriza por la precisión y larga vida。 5、Gracias a un potente husillo de rueda con un motor de imán permanente incorporado, y un equilibrio preciso de la rueda, que se caracteriza por poca vibración, se obtiene una excelente calidad de superficie。 6、La posición axial en el plano central del tornillo sin fin toroidal se determina automáticamente con la ayuda de una sonda de alineación
