Mandril de torno de sujeción manual ATSCde acerode gran precisióncon mordaza
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de sujeción manual
- Otras características
- de precisión, de acero, de alta velocidad, de gran precisión, con corona espiral, con mordaza, con mordazas duras
Descripción
Resumen

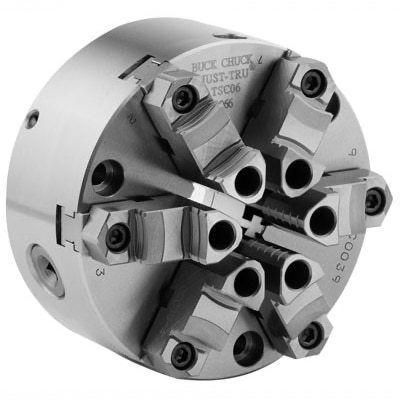

El mandril de tornillo ATSC con cuerpo de acero forjado es un mandril de torneado diseñado para ofrecer alta repetibilidad y concentricidad constante en piezas duplicadas. El diseño incluye una holgura incorporada de .020" entre la cavidad del cuerpo del mandril y el cubo de la placa de montaje para permitir el movimiento necesario de los tornillos opuestos y realizar ajustes precisos. La puesta a punto inicial requiere menos de un minuto y alcanza una repetibilidad de .0005" TIR en piezas coincidentes.
¿Por qué invertir en este mandril ATSC?
Diseñado para entornos de producción y precisión, este mandril proporciona ajuste micrométrico y una geometría interna estable para mantener tolerancias estrictas en lotes.
Características y beneficios
Aplicaciones
Documentación del producto
El folleto del producto incluye especificaciones detalladas e información de catálogo.
Especificaciones
El mandril de tornillo ATSC con cuerpo de acero forjado es un mandril de torneado diseñado para ofrecer alta repetibilidad y concentricidad constante en piezas duplicadas. El diseño incluye una holgura incorporada de .020" entre la cavidad del cuerpo del mandril y el cubo de la placa de montaje para permitir el movimiento necesario de los tornillos opuestos y realizar ajustes precisos. La puesta a punto inicial requiere menos de un minuto y alcanza una repetibilidad de .0005" TIR en piezas coincidentes.
¿Por qué invertir en este mandril ATSC?
Diseñado para entornos de producción y precisión, este mandril proporciona ajuste micrométrico y una geometría interna estable para mantener tolerancias estrictas en lotes.
Características y beneficios
- 4 tornillos de microajuste que permiten una repetibilidad de .0005" TIR
- Cuerpo de acero forjado apto para velocidades de husillo más altas
- Scroll endurecido y rectificado, equilibrado con precisión para mayor vida útil y exactitud
- Mordazas y piñones endurecidos para mayor durabilidad
- Mordazas maestras con ranura y lengüeta según norma americana para mayor flexibilidad en el utillaje superior
Aplicaciones
- Mecanizado de precisión de componentes duplicados
- Producciones de gran volumen
- Operaciones que requieren elevadas RPM
Documentación del producto
El folleto del producto incluye especificaciones detalladas e información de catálogo.
Especificaciones
- Repetibilidad: .0005" TIR en piezas duplicadas
- Holgura incorporada: .020" entre la cavidad del cuerpo del mandril y el cubo de la placa de montaje
- Tiempo de ajuste: menos de un minuto para alcanzar la precisión requerida
- Mecanismo de ajuste: 4 tornillos de microajuste
- Material del cuerpo: acero forjado para mayores velocidades de torno
- Scroll: endurecido y rectificado, equilibrado con precisión
- Mordazas y piñones: endurecidos para mayor vida útil
- Interfaz de utillaje superior: mordazas maestras con ranura y lengüeta según norma americana
