Mandril de sujeción de piezas para aplicaciones de torneado

de rectificadode acerode cambio rápido

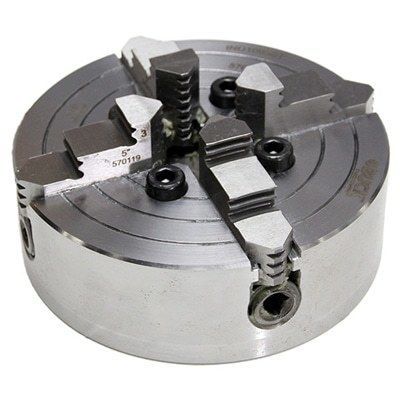

Descripción general El mandril independiente es un mandril de torno de cuatro mordazas ajustables de forma individual, diseñado para sujetar piezas cilíndricas y de formas irregulares. La carcasa del husillo y las mordazas están fabricadas en acero endurecido para resistencia al desgaste y estabilidad dimensional. Las mordazas cumplen la norma American Standard Tongue and Groove y están equipadas con un sistema de cambio rápido. Las mordazas base disponen de rosca para el ajuste del husillo y mordazas superiores reversibles escalonadas; para girar la mordaza superior, afloje el tornillo de sujeción.

Características y beneficios

• Cuerpo forjado en acero para concentricidad consistente
• Construcción para uso en taller y banco de trabajo
• Cuatro mordazas independientes permiten sujetar piezas de forma irregular
• Placas adaptadoras disponibles para adaptar a la mayoría de husillos comunes
• Tamaños 5" y 6" suministrados solo con mordazas macizas
• Tamaños 8" a 20" disponibles con mordazas de dos piezas; todas las tallas disponibles en mordaza maciza

Aplicaciones

• Aplicaciones en taller y mecanizado de prototipos
• Rectificado que requiere sujeción precisa
• Sujeción de piezas de forma no estándar

Especificaciones técnicas

• Material del cuerpo: acero forjado
• Material de las mordazas y carcasa del husillo: acero endurecido
• Configuración de mordazas: cuatro mordazas independientes, ajustables individualmente
• Norma de mordazas: American Standard Tongue and Groove
• Tipos de mordazas: mordazas macizas (5" y 6"), mordazas de dos piezas (8"–20"); todas las tallas disponibles en opción de mordaza maciza
• Placas adaptadoras: disponibles para adaptar a la mayoría de husillos comunes
