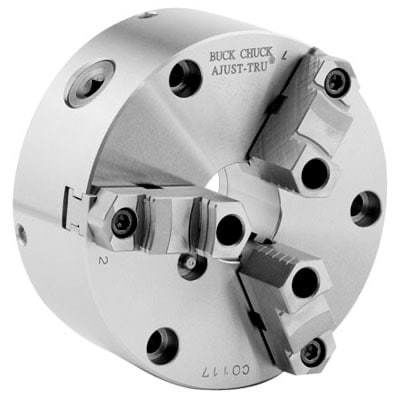

Mandril de sujeción de piezas de rectificado AT

para la mecánica de precisiónpara aplicaciones de torneadoequilibrado

Descripción del producto
Los mandriles helicoidales proporcionan una concentricidad extremadamente precisa y ofrecen una repetibilidad de 0.0005" en piezas duplicadas. Esta precisión se consigue mediante una holgura integrada de 0.020" entre la cavidad del cuerpo del mandril y el cubo de la placa de montaje, lo que permite a los tornillos opuestos un movimiento suficiente para alinear la pieza con precisión. El ajuste tarda menos de un minuto; una vez realizado, no se requiere más ajuste para mantener 0.0005" TIR en piezas duplicadas.

Características y Beneficios

• Repetibilidad de 0.0005" en piezas duplicadas (alguna documentación también referencia 0.001")
• Cuerpo de fundición para una solución de fabricación más económica
• Scroll (leva) templado y rectificado, equilibrado para mayor precisión
• Mordazas templadas y rectificadas para una mayor vida útil

Aplicaciones

• Trabajos de taller y torneado de precisión
• Operaciones de rectificado

Especificaciones técnicas

• Repetibilidad: 0.0005" (la página también referencia 0.001")
• Holgura entre la cavidad del mandril y el cubo de la placa de montaje: 0.020"
• Material del cuerpo: fundición
• Scroll: templado y rectificado, equilibrado para mayor precisión
• Mordazas: templadas y rectificadas para mayor vida útil
• Tiempo de ajuste para lograr la precisión: menos de un minuto
