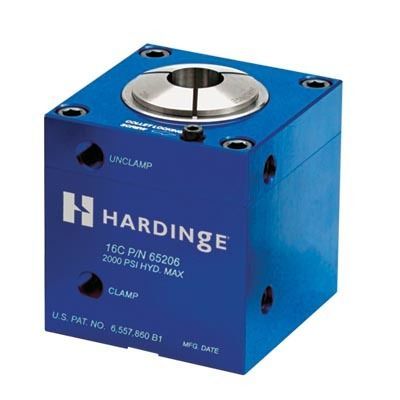

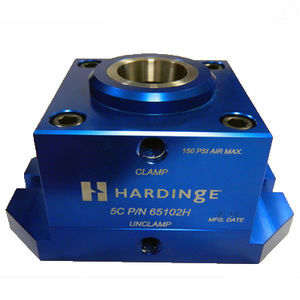

Portapinzas con pinza de resorte 16C

para mecanizadoestacionariopinzas fijas

Especificaciones

• Presión máxima de funcionamiento – 250 psi aire; 2000 psi hidráulico (17 bar aire; 137 bar hidráulico)
• Presión máxima de funcionamiento (notas de seguridad/operación) – 250 psi aire; 1207 psi hidráulico (17 bar aire; 83 bar hidráulico)
• Fuerza del tubo de extracción – 5,8 × presión de línea
• Capacidad de pinza – 16C (1/64" a 1 5/8" / 0,39 a 41,27 mm redondo)
• Agujero pasante en la base
• Cuatro orificios de montaje 3/8"-16 en la parte inferior de la base
• Dos orificios de pasador 3/8" (9,52 mm) en la parte inferior de la base
• Dos puertos 1/4"-18 NPT
• Recomendación de válvula – válvula 2 posiciones, 4 vías para hidráulica; válvula 2 posiciones, 3 vías para neumática (válvulas no incluidas)

Seguridad

• No apriete en exceso los elementos de montaje ni los accesorios de tubería.
• Al instalar una pinza, evite apretar demasiado la pinza contra el cono del pistón.
• No exceda las presiones máximas de funcionamiento: 250 psi aire o 1207 psi hidráulico (17 bar aire; 83 bar hidráulico) para operación segura.
• Asegúrese de que la pinza retenga la pieza antes de accionar el cierre.

Aplicación
Este bloque de pinzas 16C es una unidad fija de doble efecto, pensada para operaciones de mecanizado y montaje que requieren sujeción y liberación fiables. Puede emplearse como una sola unidad o montarse en varias en mesas rotativas, paletas, utillajes o tombstones para aumentar la productividad.

Instalación

• 1. Monte el bloque de pinzas sobre una superficie plana y rígida.
• 2. Conecte la primera línea de suministro con tubería de acero 5000 psi (344 bar) al puerto CLAMP 1/4 NPTF del bloque y al puerto normalmente ABIERTO de la válvula de control.
• 3. Conecte la segunda línea de suministro con tubería de acero 5000 psi (344 bar) al puerto UNCLAMP 1/4 NPTF del bloque y al puerto normalmente CERRADO de la válvula de control.
• 4. Conecte la alimentación de control al puerto de presión 1/4 NPTF de la válvula.
• 5. Esta configuración mantiene la pinza cerrada hasta que se acciona la válvula.

Operación

• 1. Corte el suministro a la válvula antes de insertar una pinza.
• 2. Afloje el tornillo de bloqueo de la pinza.
• 3. Inserte la pinza en la parte superior del bloque.
• 4. Con la llave de pinza, gire la pinza en sentido horario hasta que contacte el cono del pistón.
• 5. Apriete el tornillo de bloqueo sin excederse.
• 6. Para cerrar, inserte la pieza en la pinza y conecte el suministro a la válvula. ADVERTENCIA: No accionar sin pieza en la pinza.
• 7. Ajuste la presión de suministro al nivel mínimo que asegure la sujeción; operar continuamente a presión máxima reduce la vida útil de los sellos y la pinza.
• 8. Para abrir, accione la válvula a la posición de liberar.

Mantenimiento
Si la fuerza de sujeción disminuye mientras la presión permanece invariable, retire el bloque de pinzas del servicio, desmóntelo y reemplace los anillos tóricos dañados o desgastados.

Tabla - Especificaciones adicionales

• Serie de collets: C
• Tipo de accionamiento: Neumático / Hidráulico
• Estilo: 16C
