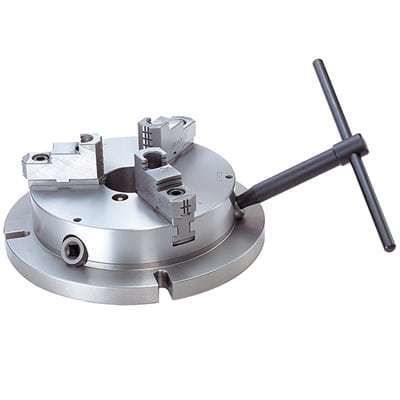

Mandril de torno de sujeción manual

3 mordazasde acerotipo slim

Descripción general Mandril de perfil bajo versátil diseñado para sustituir pinzas estándar o mandriles de 3 mordazas. En comparación con los mandriles de mordaza, los sistemas de pinza Hardinge® FlexC permiten aumentar las RPM del husillo sin preocuparse por las fuerzas centrífugas, lo que permite preparaciones más rápidas, cambios más ágiles, mayor precisión y un amplio rango de sujeción para variaciones de material.

Por qué invertir Los scroll chucks ofrecen precisión absoluta y garantizan una repetibilidad de .0005" en piezas duplicadas. Esta precisión se debe a un juego incorporado de .020" entre la cavidad del cuerpo del mandril y el buje de la placa de montaje, que proporciona a los tornillos opuestos suficiente movimiento para ajustar la pieza con precisión. El ajuste tarda menos de un minuto y no se requiere más puesta a punto para mantener .0005" TIR en piezas duplicadas.

Características y beneficios

• Rectificado de precisión — tolerancias dentro de 0.05 mm
• Mordazas superiores blandas compatibles para una sujeción versátil
• Repetibilidad de 0.02 mm con mordazas duras estándar
• Precisión de sujeción paralela con mordazas duras controlable dentro de 0.05 mm después de alinear los lados del mandril

Ventajas

• Inserción de la llave a 30° permite colocación flexible del mandril
• Diseño superdelgado y de bajo perfil que aumenta la distancia utilizable de mecanizado
• Montaje con brida que simplifica las operaciones de carga/descarga
• Compatible con mordazas superiores duras o blandas

Especificaciones técnicas

• Repetibilidad: 0.02 mm (mordazas duras estándar)
• Tolerancias: rectificado de precisión dentro de 0.05 mm
• Repetibilidad en piezas duplicadas: .0005" TIR (≈ 0.0127 mm)
• Juego incorporado entre la cavidad del cuerpo del mandril y el buje de la placa de montaje: .020"
• Enganche de llave: ángulo de 30°
• Diseño: superdelgado / bajo perfil para aumentar la distancia de mecanizado utilizable
• Mordazas: compatibles con mordazas duras o blandas
• Montaje con brida para simplificar carga/descarga
• Tiempo de ajuste para alcanzar la precisión especificada: menos de un minuto
