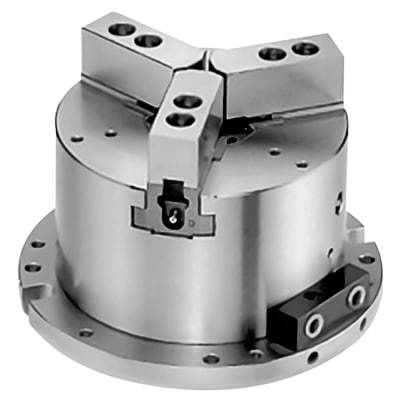

Mandril de torno automático MO

3 mordazasestacionariointegrado

Descripción general
Tipo de cuña autónomo. Los mandriles de rosca ofrecen una precisión absoluta y garantizan una repetibilidad de .0005” en piezas duplicadas. Esta precisión se consigue gracias a una holgura integrada de .020” entre la cavidad del cuerpo del mandril y el cubo de la placa de montaje, lo que permite a los tornillos opuestos suficiente movimiento para ajustar la pieza con precisión. El ajuste tarda menos de un minuto y no se requiere ajuste adicional para lograr la precisión de .0005” TIR en piezas idénticas.

Características y beneficios

• Fondo con brida que permite fijar fácilmente el mandril en una placa para cambios rápidos
• Cilindro integrado que proporciona mayor estabilidad y reduce el espacio requerido para una mayor eficiencia de mecanizado

Ventajas

• El mandril puede controlarse por código M para su uso en un sistema de carga automática
• Mordazas maestras con paso de 1,5 mm x 60° que permiten la intercambiabilidad de mordazas duras y blandas con mandriles de torno CNC, reduciendo los costes de mordazas de repuesto
• Estructura a prueba de polvo y resistente al agua que aumenta la vida útil y la eficiencia del mandril

Especificaciones técnicas

• Serie del modelo: serie MO (estacionario, centro cerrado)
• Tipo: mandril motorizado de cuña autónoma
• Repetibilidad (TIR): 0.0005” en piezas duplicadas
• Holgura integrada: 0.020” entre la cavidad del cuerpo del mandril y el cubo de la placa de montaje
• Tiempo de ajuste: menos de 1 minuto para alcanzar la repetibilidad especificada
• Montaje: fondo con brida para fijación rápida en placa y cambios
• Cilindro integrado: mejora la estabilidad y reduce el espacio ocupado
• Control: controlable por código M para automatización/sistemas de carga automática
• Mordazas: mordazas maestras con paso de 1,5 mm x 60° para intercambiabilidad de mordazas duras/blandas
• Construcción: diseño a prueba de polvo y resistente al agua
