Membrana para aplicaciones neumáticas

de acerode alto rendimiento

Descripción

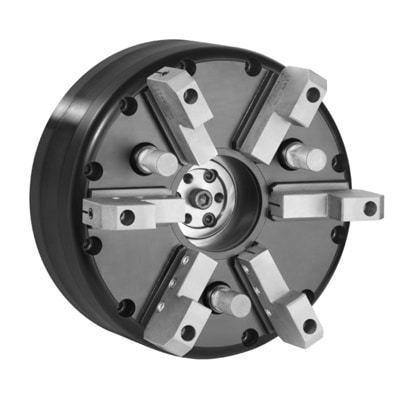

Mandril de diafragma de alta precisión para aplicaciones de mecanizado universales. El Master Jaw Diaphragm emplea una membrana de flexión (sin piezas deslizantes) que proporciona concentricidad repetible y reduce el desgaste en sujeciones internas y externas.

Componentes incluidos

• Diseño de mordazas cola de milano con conjunto de diafragma unitario
• Cilindro de aire autónomo
• Adaptador de placa frontal
• Acoplamiento deslizante rotativo
• Instrucciones de instalación

Ventajas

• Ausencia de piezas deslizantes — elimina fricción y desgaste
• Acción por flexión que garantiza concentricidad controlada y constante
• El diafragma en acero para muelles aporta la presión de sujeción para superficies internas o externas

Características técnicas
El aire se introduce a través del husillo y la placa adaptadora mediante un tubo de 1/4". Al aplicar presión, el pistón avanza aproximadamente 0,030"; un manguito de empuje transmite este movimiento al diafragma. Al flexionarse el diafragma, las mordazas se abren y se carga la pieza. Para sujetar, se corta el aire y el diafragma se relaja, las mordazas se cierran hasta el contacto con la pieza, centrando la misma. La concentricidad constante se controla con una excentricidad máxima igual a 1/3 de la tolerancia de la pieza.

Aplicaciones

• Componentes y producción automotriz
• Fabricación de árboles de levas
• Rectificado y rectificado de acabado
• Operaciones secundarias: rectificado, mandrinado, fresado frontal, torneado ligero

Características / especificaciones técnicas

• Nombre del producto: Master Jaw Diaphragm (mandril de diafragma universal de alta precisión)
• Principio de funcionamiento: flexión del diafragma, sin piezas deslizantes
• Entrada de aire: tubo 1/4" (a través del husillo y la placa adaptadora)
• Recorrido del pistón con presión: ≈ 0,030"
• Accionamiento de mordazas: manguito de empuje transmite el movimiento al diafragma; mordazas abren con aire y cierran al cortar aire
• Control de concentricidad: constante, excentricidad máxima ≤ 1/3 de la tolerancia de la pieza
• Presión de sujeción: proporcionada por diafragma de acero para muelles para sujeción interna y externa
• Hardware incluido: conjunto de diafragma unitario, cilindro de aire autónomo, adaptador de placa frontal, acoplamiento deslizante rotativo
• Usos típicos: rectificado, acabado, trabajos en árboles de levas, piezas automotrices, operaciones secundarias de mecanizado
