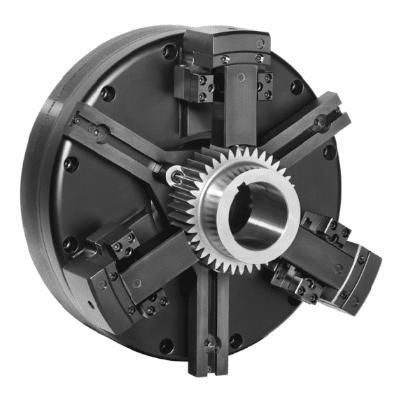

Mandril de sujeción de piezas para aplicaciones de torneado PLD

de rectificadopull-backde cambio rápido

Descripción del producto
El mandril de diafragma Pitch Line (PLD) es un mandril de diafragma de alta precisión de uso universal, dirigido principalmente a familias de engranajes. Está diseñado para operaciones de torneado duro y rectificado donde la repetibilidad, la intercambiabilidad y la redondez son críticas. El diseño se centra en un sistema sencillo de cambio rápido: un pasador de longitud fija se sitúa contra la mordaza maestra del diafragma y extiende la distancia hasta el diámetro primitivo. El pasador se aloja en una mordaza que orienta la unidad y contiene la carcasa Quick Change de encaje con tornillo retenido. El reemplazo de los juegos de pasadores desgastados se realiza deslizando los pasadores antiguos y colocando los nuevos sin necesidad de ajuste.

Ventajas

• Cambio de mordazas en 60 segundos
• Acepta cualquier número de dientes
• Compensación para variaciones del espacio entre dientes
• Pasadores sincronizadores opcionales para autoload
• Acción estándar de "pull-back"
• Compensación de fuerza centrífuga para mayores velocidades
• Mantenimiento mínimo - sin piezas deslizantes
• Ensamblaje ligero

Características técnicas

• Los pasadores de engranaje de longitud fija se extienden desde el diámetro primitivo del engranaje hasta el diámetro de la mordaza maestra del diafragma; los pasadores atraviesan las mordazas por lo que la precisión de intercambio de las mordazas no es crítica
• Tornillos retenidos de 1/2 vuelta
• Los pasadores de engranaje se retienen firmemente en las mordazas con junta tórica (no mostrada)
• Los pasadores se reemplazan tirando simplemente de los pasadores antiguos y deslizando los nuevos en las mordazas; no se requiere ajuste
• Pasadores de longitud fija uniformes en longitud dentro de .0002" en contacto con el diámetro primitivo (P.D.) del engranaje

Aplicaciones

• Familias de engranajes que incluyen:
  • Piñón solar
  • Corona
  • Pistón
  • Salida
  • Engranajes rectos
  • Engranajes helicoidales
• Aplicaciones de torneado duro y rectificado

Folleto Pitch Line
El folleto del producto Pitch Line está disponible para información y especificaciones detalladas.

Especificaciones técnicas

• Modelo: mandril de diafragma Pitch Line (PLD)
• Pasadores de engranaje de longitud fija y cambio rápido se ubican en el diámetro primitivo
• Cambio de mordazas en 60 segundos
• Tornillos retenidos 1/2 vuelta
• Pasadores retenidos con junta tórica
• Reemplazo de pasadores: simple deslizamiento in/out, sin ajuste
• Pasadores de longitud fija uniformes dentro de .0002" en contacto P.D.
• Compensación de fuerza centrífuga permite mayores velocidades de husillo
• Acción estándar de pull-back
• Pasadores sincronizadores opcionales para sistemas de carga automática
• Mantenimiento mínimo; sin piezas deslizantes
• Ensamblaje ligero adecuado para familias de engranajes y torneado duro/rectificado
