Mandril de torno de diafragma

de pinza de retornode acerode gran precisión

Descripción

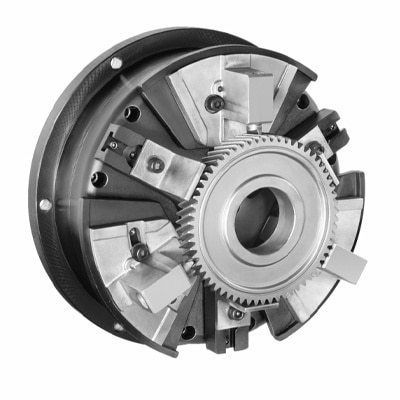

Los mandriles de diafragma Universal Gear (UG) son mandriles de alta precisión, tipo diafragma, diseñados para series de producción largas con cambios poco frecuentes. El sistema UG se adapta a múltiples configuraciones de engranajes y requiere un utillaje superior mínimo. El cambio entre tipos de engranajes es rápido y puede realizarse en minutos. Los mandriles de diafragma no contienen piezas deslizantes ni elementos de desgaste, reduciendo tiempos de inactividad y costes de mantenimiento.

Ventajas

• Ausencia de piezas deslizantes — elimina fricción y desgaste, reduciendo mantenimiento.
• El diafragma de acero muelle genera la presión de sujeción en superficies internas o externas para una concentricidad controlada.
• Precisión consistente y repetible en las series de producción.
• Acción de retroceso contra topes fijos para ubicación positiva y repetible.
• La movilidad del diafragma permite «flotar» para compensar errores de espaciado por mecanizado o distorsión por tratamiento térmico.
• Cambio de engranaje simple y rápido que reduce el tiempo de preparación.

Características técnicas

• Sistema de sujeción tipo diafragma sin piezas deslizantes ni componentes desgastables.
• Diafragma de acero muelle que proporciona presión de sujeción uniforme para agarre interno y externo.
• Acción de retroceso contra topes fijos para posicionamiento preciso y repetible.
• Capacidad de flotación del diafragma para acomodar variaciones de espaciado y distorsiones.
• Diseñado para mantener concentricidad constante y alta precisión en torneado duro y rectificado.

Aplicaciones

• Familias de engranajes que incluyen:
  • Sol
  • Anillo
  • Piñón
  • Salida
  • Recto
  • Engranajes helicoidales
• Operaciones de torneado duro y rectificado
• Componentes de juntas homocinéticas (CV) automotrices y piezas de engranaje relacionadas

Folleto del producto
El folleto de Universal Gear está disponible a través del fabricante con gamas y especificaciones detalladas.

Especificaciones técnicas

• Tipo de producto: Mandril de diafragma Universal Gear (UG).
• Uso previsto: Series largas con cambios de utillaje poco frecuentes; adaptable a muchas configuraciones de engranajes.
• Mecanismo de sujeción: Diafragma de acero muelle, sin piezas deslizantes.
• Localización/Control: Acción de retroceso contra topes fijos para ubicación positiva y repetible.
• Compensación: Flotación del diafragma para compensar errores de espaciado por mecanizado o tratamiento térmico.
• Mantenimiento: Mínimo — sin piezas móviles desgastables, reducción de tiempos de inactividad.
• Cambio de herramienta: Rápido y sencillo entre tipos de engranajes (minutos) con mínimo utillaje superior.
• Rendimiento: Concentricidad consistente y alta precisión adecuada para torneado duro, rectificado y mecanizado de engranajes.
