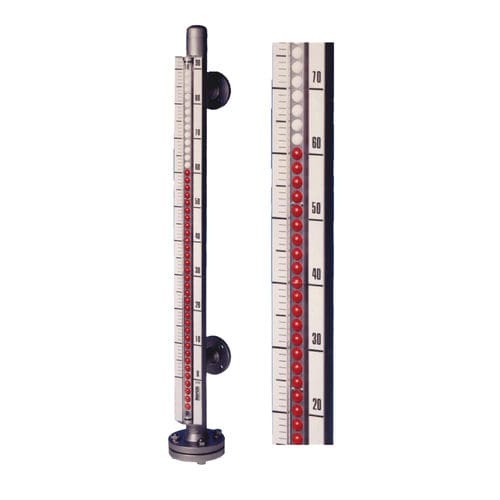

Indicador de nivel de líquidos NBK series

de aguade derivaciónmagnético

Puntos destacados

• Indicador magnético de rodillo o bola insensible, utilizable in situ sin alimentación externa
• Interruptores de fin de carrera
• Salida analógica
• HART, Profibus-PA, Foundation Fieldbus

Descripción
Los indicadores de nivel por derivación Kobold permiten la medida continua, visualización y supervisión de niveles de líquidos. El tubo de derivación se fija en la pared lateral del recipiente; según la ley de los vasos comunicantes, el nivel en el tubo de derivación coincide con el nivel del recipiente. Un flotador con imanes circulares integrados sigue el nivel del líquido en el tubo y lo transmite sin contacto a una pantalla externa o a equipos de supervisión. Se dispone de varias opciones de indicación y control.

Aplicaciones
Los indicadores de nivel por derivación son adecuados para la medición continua, visualización y supervisión de líquidos en depósitos y recipientes en distintos sectores industriales (procesos, químico, agua y aguas residuales, climatización, energía).

Características / Datos técnicos

• Longitud de medida: máx. 5,5 m (más largo: en 2 tramos)
• Escala: %, cm, dm (otras bajo pedido)
• Inicio del rango de medida: centro de la conexión inferior
• Fin del rango de medida: centro de la conexión superior
• Precisión: ±10 mm
• Repetibilidad: ±5 mm
• Histéresis: depende de la viscosidad del medio
• Temperatura ambiente: diseño metálico -20°C … +80°C
• Diseño plástico: 0°C … +50°C
• Temperatura de almacenamiento: ver temperatura ambiente
• Categoría climática: Clase D según IEC 654 Parte 1: emplazamientos no protegidos con influencia climática directa
• Protección de entrada: IP54, IP65 (opcional)
• EMC: de acuerdo con la recomendación NAMUR NE 21
• Conexión de proceso: bridas según EN 1092, ANSI B16.5, DIN2512
• Tamaño nominal: DN25/1/2" (otros bajo pedido)
• Presión nominal: PN40, ASME Cl150 / 300 (otros bajo pedido)
