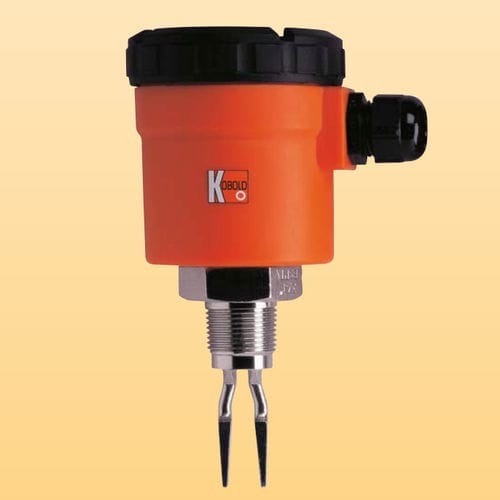

Interruptor de nivel vibratorio NWS series

para aguapara aceitepara líquidos

Puntos clave

• Longitud de medida hasta 4000 mm
• Indicador de nivel en porcentaje y salida analógica 4-20 mA (cuando corresponda)
• Versiones 2 y 3 hilos; cuatro variantes para diferentes aplicaciones
• Opciones certificadas ATEX/IECEx

Descripción
El interruptor de nivel líquido KOBOLD NWS funciona según el principio de diapasón (frecuencia de resonancia). Un cristal piezoeléctrico excita y supervisa la oscilación de la horquilla. Cuando la horquilla se sumerge en líquido, cambia la frecuencia de resonancia; ese cambio se detecta electrónicamente y se convierte en una señal de conmutación. Está disponible como interruptor de 2 hilos (en serie con la carga) o en versión de 3 hilos para conexión directa a PLC.

Aplicaciones

• Aceites y aceites espumados
• Agua
• Revestimientos, pinturas y tintas transparentes
• Productos alimentarios como salsas y leche
• Líquidos carbonatados

Higiene y CIP
El NWS es apto para entornos higiénicos y estériles y admite ciclos CIP a corto plazo hasta 150 °C, por lo que es adecuado para procesos alimentarios y farmacéuticos.

Datos técnicos

• Tipo: NWS
• Principio de medida: diapasón (frecuencia de resonancia) con excitación piezoeléctrica y monitorización de frecuencia
• Material:
  • Horquilla: acero inoxidable 1.4404
  • Conexión de proceso: acero inoxidable 1.4404
  • Carcasa electrónica: NWS-…200: PAG con tapa reforzada con fibra de vidrio y ventana, giratoria 330°; otros tipos: acero inoxidable 1.4301
• Conexiones de proceso:
  • rosca para tubería DIN EN 10226-1
  • rosca NPT
  • Tri-Clamp®
  • conexión de tubería DIN 11851 (sanitaria)
  • conexión aséptica DIN 11864
  • brida DRD
  • brida B 25 PN 40 DIN 2527
  • brida B 50 PN 40 DIN 2527
  • brida ANSI B 16.5 – 1", 300 lbs
  • brida ANSI B 16.5 – 2", 300 lbs
• Protección de entrada:
  • carcasa plástica: IP 65 (NWS-…200)
  • carcasa inox: conexión enchufe IP 67; conexión cable IP 68
• Presión máxima de servicio: 45 bar (dependiente de la brida)
• Temperatura del medio:
  • -20 … 130 °C (NWS-…200…)
  • -20 … 90 °C (otros NWS)
  • 150 °C a corto plazo para CIP (todos los modelos)
• Densidad mínima del medio: 800 g/l
• Temperatura ambiente: -20 … +70 °C
• Profundidad mínima de inmersión para puntos de conmutación: 12 mm (marcada en la horquilla)
• Alimentación:
  • NWS-…200: 240 V DC/AC (50/60 Hz), 2 hilos; 24 V DC, 3 hilos
  • NWS-…23/24: 24 V DC, 3 hilos
  • NWS-…2E… (ATEX): requiere amplificador de conmutación de aislamiento intrínsecamente seguro según IEC 60947-5-6
• Retardo: 1 s húmedo/seco; 1 s seco/húmedo
• Viscosidad: hasta 5000 mm²/s a 25 °C (influye en el tiempo de respuesta)
• Histéresis: 4 mm vertical, 1 mm horizontal
• Repetibilidad: ±1 mm
• ATEX / IECEx:
  • Tipo de protección: intrínsecamente seguro ia
  • Designación: Ex II 1G Exia IIC T6 Ga; IECEx Exia IIC T6 Ga

Especificaciones

• Modelo: NWS
• Marca: KOBOLD
• Longitud de medida: hasta 4000 mm
• Salidas: conmutador (2 hilos o 3 hilos); indicador de nivel en % con 4-20 mA opcional
• Principio de medida: diapasón con excitación piezoeléctrica y monitorización de frecuencia
• Material de la horquilla: acero inoxidable 1.4404
• Carcasa electrónica: PAG reforzado (NWS-…200) o acero inoxidable 1.4301
• Protección de entrada: IP 65 / IP 67 / IP 68 según carcasa y conexión
• Presión de servicio: hasta 45 bar
• Rango de temperatura del medio: hasta 130 °C (según modelo); 150 °C a corto plazo para CIP
• Densidad mínima del medio: 800 g/l
• Retardo de conmutación: 1 s
• Histéresis / repetibilidad: 4 mm vertical / 1 mm horizontal; repetibilidad ±1 mm
• Opciones ATEX/IECEx disponibles
