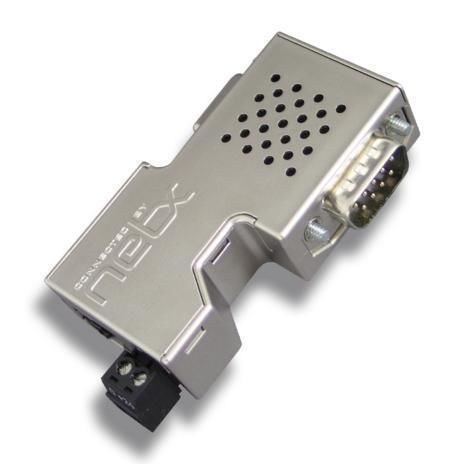

Conector de datos NL 50-MPI

RJ45EthernetD-sub

Descripción general
El Hilscher NL 50-MPI es un conector de programación de montaje directo para autómatas S7-200/300/400 que permite la programación, visualización y control a través de Ethernet. Se integra como dispositivo de programación (PG) en STEP7® y TIA Portal y puede configurarse mediante la herramienta de ingeniería o el servidor web integrado. El adaptador soporta ISO on TCP (RFC1006) para la conexión de sistemas de visualización y equipos de terceros, permite mantenimiento remoto a través de routers usando TCP/IP estándar y posibilita la comunicación directa entre PLCs incluso sin puerto Ethernet nativo. Las diagnósticas PROFIBUS y los servicios Master Clase 2 DPV1 permiten la configuración completa de esclavos DP en STEP7®. Alimentación 24 V DC; los contactos 1:1 permiten añadir otros dispositivos en el mismo bus MPI/DP.

Puntos destacados

• Conexión en cualquier puerto PROFIBUS/MPI/PPI libre
• Alternativa económica a los CP Ethernet S7 originales
• Integración automática del controlador en STEP7® y TIA Portal
• Acoplamiento de dos PLCs sin interfaz Ethernet
• Conexión inmediata de HMIs compatibles S7 vía Ethernet
• Acceso desde aplicaciones desarrolladas por el cliente (p. ej. C++, C#)

Protocolos compatibles

• PROFIBUS MPI/DP/PPI
• Ethernet (ISO on TCP / RFC1006)

Especificaciones técnicas

• Nombre del producto: NL 50-MPI
• Número de referencia: 1701.430
• Descripción breve: Conector de programación Ethernet para S7-200/300/400
• Función: Monitorización, programación y visualización de PLCs S7 por Ethernet
• Controlador de comunicación: netX 50
• RAM: 8 MB SDRAM
• FLASH: 4 MB flash serial (boot loader, firmware, configuración)
• Alimentación: 24 V DC ±6 V DC
• Corriente típica: 57 mA @ 24 V (72 mA @ 18 V, 48 mA @ 30 V)
• Conector alimentación/programación PLC: D-Sub 9 pines (conexión 1:1)
• Conector alimentación externa: Mini-COMBICON 3,81 mm, 2 pines
• Interfaz PROFIBUS: RS-485 (no aislado HW rev.2/3; aislado desde HW rev.4)
• Interfaz Ethernet: 10BASE-T/100BASE-TX, aislada; RJ45; autonegociación y autocrossover
• LEDs: SYS, COM, LNK, ACT
• Temperatura de funcionamiento: 0 °C a +55 °C
• Humedad: 0–85 % HR (sin condensación)
• Dimensiones (L x W x H): 74.3 x 40.6 x 16.7 mm
• Peso: aprox. 40 g
• Clase de protección: IP20
• Montaje: Directamente en PLC (montable/adjuntable en riel DIN)
• Software de configuración: SyCon MPI o controlador IBHnet; se integra como PG en STEP7/TIA Portal
• Conformidad: RoHS, CE; niveles de inmunidad EMV/ESD especificados

Aplicaciones típicas

• Programación y puesta en marcha de PLCs S7-200/300/400 vía Ethernet
• Proyectos de IHM y conexión de pantallas WinCC a sistemas S7
• Mantenimiento remoto y registro de eventos a través de redes y routers
• Interconexión y comunicación directa entre múltiples PLCs
• Diagnóstico PROFIBUS y parametrización de esclavos DP en STEP7®
