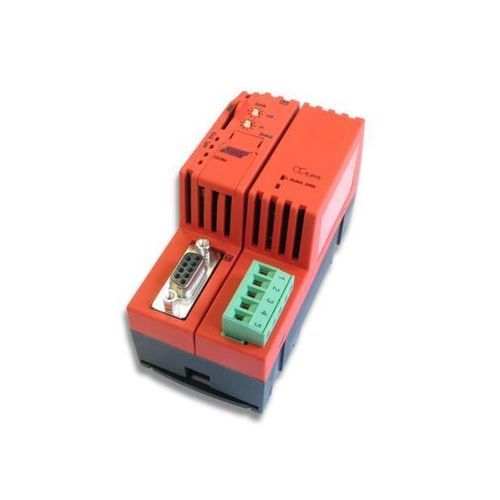

Pasarela de comunicación NT 100-DP-CC

industrialEtherneten serie

Descripción del producto
netTAP 100 es una pasarela de protocolos que conecta y traduce entre un protocolo Ethernet en tiempo real de 2 puertos y protocolos fieldbus o de automatización serie. Soporta conversiones fieldbus↔fieldbus, fieldbus↔serie y Ethernet↔fieldbus, con funcionalidad Master con licencia sin limitaciones. El equipo incluye una ranura para tarjeta de memoria para almacenar firmware y configuración, permitiendo un reemplazo rápido mediante la transferencia de la tarjeta a una unidad de repuesto. netTAP 100 también admite la programación de protocolos serie personalizados mediante el lenguaje de scripts netSCRIPT basado en Lua e incluye un entorno de desarrollo para la implementación rápida de protocolos propietarios y el pre/post-procesado de E/S durante la conversión.

Puntos clave

• Integra un tramo subordinado de red PROFIBUS en un sistema CC-Link
• Actúa como Master PROFIBUS para hasta 125 esclavos PROFIBUS
• Ciclo de conversión de datos E/S rápido: < 10 ms
• Intercambio de dispositivo en segundos mediante tarjeta de memoria extraíble
• Firmware cargable para habilitar perfiles de conversión adicionales
• Diagnóstico y configuración mediante interfaz USB

Protocolos compatibles

• PROFIBUS DP Master
• PROFIBUS DP Esclavo
• CC-Link Esclavo

Especificaciones técnicas

• Nombre del producto: NT 100-DP-CC
• Número de pieza: 1718.140
• Descripción breve: Pasarela PROFIBUS DP a CC-Link esclavo
• Controlador de comunicación: netX 100
• RAM: 8 MB SDRAM
• FLASH: 4 MB Flash serie
• Tarjeta de memoria: SD o MMC, máx. 2 GByte
• Tensión de alimentación: 24 V DC ± 6 V
• Corriente máxima a 24 V (típ.): 130 mA
• Consumo típico: 3.2 W
• Conector de alimentación: Mini-COMBICON, 2 pines (protección contra inversión de polaridad)
• Interfaz PROFIBUS (X2): PROFIBUS-DP, RS-485 aislado ópticamente, D-Sub 9 pines
• Interfaz CC-Link (X3): CC-Link V2.0 y 1.1, RS-485, COMBICON 5 pines
• Interfaz de diagnóstico: USB, Mini-USB 5 pines
• Indicadores: LED - SYS, APL, COM (rojo/verde), L RUN / L ERR
• Configuración: dirección de red mediante 2 conmutadores giratorios
• Temperatura de funcionamiento: 0 … +60 °C
• Humedad: no se permite condensación
• Grado de contaminación: uso en grado de contaminación 2 para conformidad UL
• Altitud: 0 … 2000 m
• Dimensiones (L x A x H): 100 x 52 x 70 mm (sin conector)
• Peso: aprox. 150 g
• Grado de protección: IP20
• Montaje: riel DIN EN 60715
• Software de configuración: SYCON.net
• RoHS: Sí
• Certificación UL: UL 508 (UL-File No E334100)
• Compatibilidad EMC: CE, UKCA; Emisiones: CISPR 11 Clase A; Inmunidad: EN 61131-2
