Pasarela de comunicación NT 100-DP-DN

industrialen serieRS-485

Resumen
El netTAP 100 NT 100-DP-DN es una pasarela para montaje en carril DIN que convierte protocolos entre PROFIBUS DP y DeviceNet. Realiza mapeo de E/S en tiempo real y traducción de protocolos con roles maestro y esclavo, permitiendo integrar troncos PROFIBUS subordinados en redes DeviceNet y viceversa. La funcionalidad Master con licencia no tiene restricciones.

Puntos destacados

• Integra un tronco de red PROFIBUS subordinado en DeviceNet, y viceversa
• Maestro para hasta 125 esclavos PROFIBUS o 63 nodos DeviceNet
• Ciclo de conversión E/S < 10 ms para aplicaciones en tiempo real
• Intercambio de dispositivo en segundos mediante tarjeta de memoria extraíble
• Firmware cargable para conversiones adicionales flexibles
• Diagnóstico y configuración vía interfaz USB

Protocolos compatibles

• DeviceNet Master
• PROFIBUS DP Master
• PROFIBUS DP Slave
• DeviceNet Slave

Especificaciones técnicas

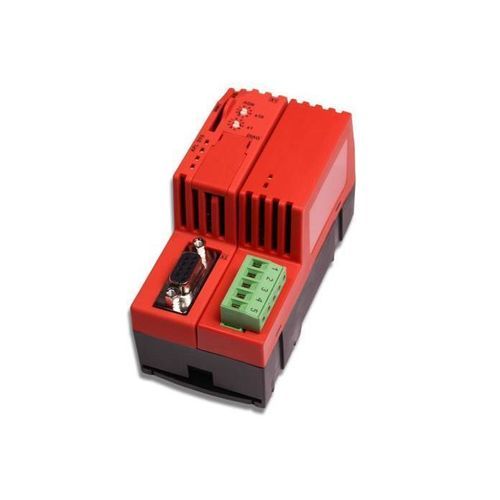

• Nombre del producto: NT 100-DP-DN
• Número de pieza: 1718.170
• Descripción: Pasarela PROFIBUS DP a DeviceNet
• Controlador de comunicación: netX 100
• Memoria integrada: 8 MB SDRAM y 4 MB Flash serie
• Tarjeta de memoria: SD o MMC, máx. 2 GByte
• Tensión de alimentación: 24 V DC ± 6 V
• Corriente típica a 24 V: 130 mA
• Consumo típico: 3,2 W
• Conector de alimentación: Mini-COMBICON, 2 pines
• Protección contra inversión de polaridad: sí
• Interfaz X2: PROFIBUS-DP, RS-485 con aislamiento óptico, D-Sub 9 pines
• Interfaz X3: DeviceNet, ISO 11898 con aislamiento óptico, COMBICON 5 pines
• Interfaz de diagnóstico: USB (Mini-USB, 5 pines)
• Indicadores: LED SYS, APL, COM (rojo/verde), MNS (rojo/verde)
• Elementos de operación: dirección de red mediante 2 interruptores rotativos
• Temperatura ambiente (funcionamiento): 0 … +60 °C
• Humedad: no se permite condensación
• Grado de contaminación: utilizar en grado de contaminación 2 para cumplimiento UL
• Altitud: 0 … 2000 m
• Dimensiones (L x W x H): 100 x 52 x 70 mm (sin conector)
• Peso: aprox. 150 g
• Grado de protección: IP 20
• Montaje: carril DIN EN 60715
• Software de configuración: SYCON.net
• Conformidad: RoHS = Sí, CE = Sí, UKCA = Sí
• Certificación UL: UL 508 (UL-File No E334100)
• Emisión EMC: CISPR 11 Clase A; Inmunidad: EN 61131-2
• ESD (aire): EN 61000-4-2 ±8 kV Criterio B; ESD (contacto): ±4 kV Criterio A
• Burst: EN 61000-4-4 ±2 kV Criterio B; Surge (líneas de datos): EN 61000-4-5 ±1 kV Criterio B
