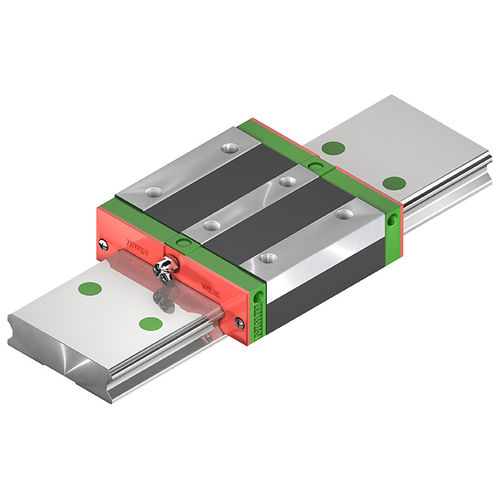

Guía lineal ancha WE/QW series
con recirculación de cuatro hileras de bolas27 mm50 mm

guía lineal ancha
guía lineal ancha
guía lineal ancha
guía lineal ancha
Añadir a mis favoritos
Añadir al comparador


Características

Tecnología
con recirculación de cuatro hileras de bolas
Tamaño (mm)
27 mm, 50 mm, 17 mm, 21 mm, 35 mm
Otras características
compacta, sobre guías perfilado, ancha
Anchura del rail

33 mm, 37 mm, 42 mm, 69 mm, 70 mm (1,3 in)

Longitud del riel

Mín.: 100 mm (3,94 in)

Máx.: 4.000 mm (157,48 in)

Carga

Mín.: 5.230 N

Máx.: 97.000 N

Descripción

Propiedades de las guías lineales de la serie WE/QW: Diseño ancho, para cargas de momento más elevadas. Las guías de perfil HIWIN de la serie WE se basan en la probada tecnología HIWIN. Gracias a su gran anchura de carril y su baja altura total, permiten un diseño compacto y una elevada capacidad de carga de momento, especialmente en la dirección MX. Los modelos de la serie QW con tecnología SynchMotion™ ofrecen todas las características positivas de la serie WE estándar. Gracias al movimiento controlado de las bolas a una distancia definida, se caracterizan además por unas propiedades de sincronización mejoradas, unas velocidades de desplazamiento admisibles más altas, unos intervalos de relubricación más prolongados y un ruido de funcionamiento reducido. Estructura de la serie WE/QW o Sistema de guiado por carril de cuatro hileras perfiladas o Ángulo de contacto de 45° o Los listones de retención de las bolas evitan que éstas se caigan al desmontar los carros o Baja altura total o Guía de carril de perfil ancho para una alta capacidad de carga de momento o Amplia superficie de montaje en el carro o Tecnología SynchMotion™ (serie QW). Ventajas: o Diseño compacto y rentable gracias a la gran capacidad de carga de momento o Alta eficiencia debido a las bajas pérdidas por fricción

---

Catálogos

Linear guideways
Linear guideways
156 Páginas
* Los precios no incluyen impuestos, gastos de entrega ni derechos de exportación. Tampoco incluyen gastos de instalación o de puesta en marcha. Los precios se dan a título indicativo y pueden cambiar en función del país, del coste de las materias primas y de los tipos de cambio.
