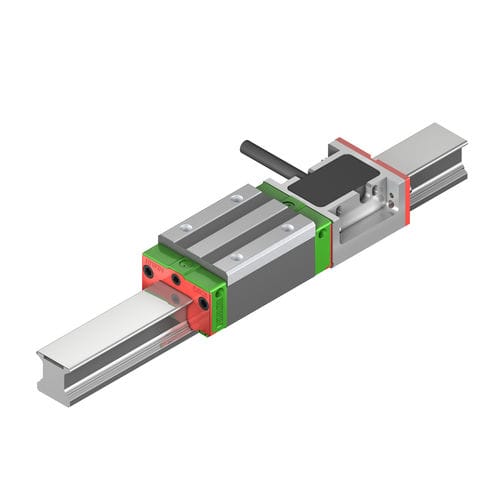

Guía lineal con sistema de medición integrado PG series
con recirculación de cuatro hileras de bolas20 mm25 mm

guía lineal con sistema de medición integrado
guía lineal con sistema de medición integrado
guía lineal con sistema de medición integrado
guía lineal con sistema de medición integrado
guía lineal con sistema de medición integrado
Añadir a mis favoritos
Añadir al comparador


Características

Tecnología
con recirculación de cuatro hileras de bolas
Tamaño (mm)
20 mm, 25 mm
Otras características
sobre guías perfilado, con sistema de medición integrado
Anchura del rail

20 mm, 23 mm (0,79 in)

Longitud del riel

4.000 mm (157,48 in)

Descripción

Características de las guías lineales de la serie PG: Las guías de perfil HIWIN de la serie PG son una versión especial de la serie HG/QH/CG con sistema magnético de medición de recorrido integrado MAGIC. Los sistemas magnéticos de medición de recorrido de la serie MAGIC de HIWIN están optimizados para la medición de recorrido en movimientos lineales, especialmente en ejes de motores lineales. El sistema de medición se compone de un cuerpo de medición magnético sobre una cinta portadora de acero inoxidable y una unidad de exploración. La robusta carcasa con un excelente apantallamiento eléctrico y la salida de señal en tiempo real convierten a la serie HIWIN-MAGIC en el codificador preferido para las aplicaciones más exigentes. Estructura de la serie PG: o Carro de la serie HG/QH/CG o Carril de perfil de la serie HG/CG con ranura adicional para la cinta métrica o Cabeza de lectura montable en carros de los tamaños HG/QH_20, HG/QH_25, CG_20, CG_25 o Dirección de montaje: La cabeza de lectura está en el lado izquierdo de forma estándar cuando se enfrenta al borde de parada del carro. El cable de la cabeza de lectura también está en el lado del borde de tope. Ventajas: o La cabeza lectora y la cinta métrica son insensibles al polvo, la humedad, el aceite y las virutas. o Cabeza de lectura y carcasa metálica con clase de protección IP67 o Fácil montaje y ajuste o Salida de señales en tiempo real

---
