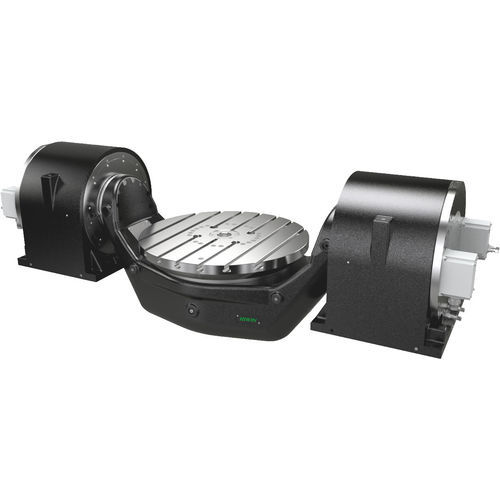

Mesa rotativa accionada por motor RAB series

horizontalpara máquina herramientapara centro de mecanizado

Descripción general
Las mesas giratorias y de basculación de la serie RAB son ejes de precisión soportados por ambos lados y de accionamiento directo, diseñadas para tareas de mecanizado exigentes. Los motores de par refrigerados por agua permiten aceleraciones extremas, altos pares continuos y de pico y un funcionamiento sin juego. Los codificadores de alta resolución ofrecen una precisión de hasta ±5 segundos de arco. Las opciones de personalización permiten una integración flexible en diferentes máquinas.

Modelos disponibles
Tipo | Velocidad máxima eje rotativo [1/min] | Par continuo eje rotativo [Nm] | Par de pico eje rotativo [Nm] | Diámetro de mesa [mm] | Carga máxima [kg]
RAB-400 | 90 | 430 | 810 | 400 | 350
RAB-500 | 100 | 600 | 1.100 | 500 | 850
RAB-630 | 100 | 600 | 1.100 | 630 | 850
RAB-800 | 90 | 2.200 | 3.900 | 800 | 1.200

Características

• Diseño de accionamiento directo con motor de par para funcionamiento sin juego
• Rodamientos en ambos lados para alta rigidez y precisión
• Motores refrigerados por agua que permiten aceleraciones extremas y altos pares continuos/de pico
• Codificadores de alta resolución que alcanzan precisiones de hasta ±5 segundos de arco
• Amplia gama de diámetros de mesa y capacidades de carga para diversas aplicaciones de mecanizado
• Opciones de personalización flexibles para soluciones integrables

Especificaciones técnicas

• Nombre de la serie: RAB
• Precisión: hasta ±5 segundos de arco (con codificadores de alta resolución)
• Tipo de accionamiento: accionamiento directo (motor de par), refrigerado por agua
• Par máximo de pico (serie): 3.900 Nm (RAB-800)
• Ejemplos de par continuo: 430 Nm (RAB-400), 600 Nm (RAB-500 / RAB-630), 2.200 Nm (RAB-800)
• Velocidades máximas eje rotativo: 90 1/min (RAB-400 / RAB-800), 100 1/min (RAB-500 / RAB-630)
• Diámetros de mesa disponibles: 400 mm, 500 mm, 630 mm, 800 mm
• Capacidades de carga máximas: 350 kg (RAB-400), 850 kg (RAB-500 / RAB-630), 1.200 kg (RAB-800)
• Torques de pico típicos: 810 Nm (RAB-400), 1.100 Nm (RAB-500 / RAB-630), 3.900 Nm (RAB-800)
