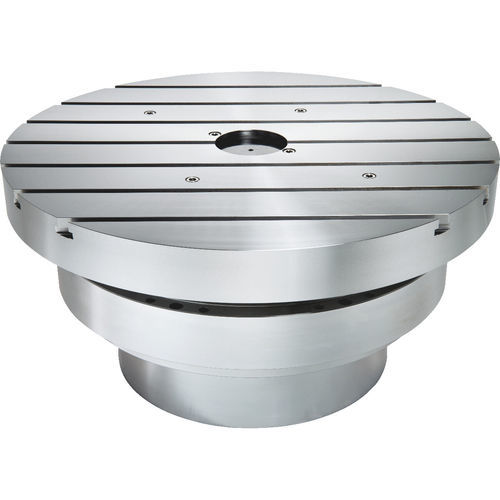

Mesa rotativa accionada por motor RCH series

horizontalpara máquina herramientapara mecanizado

Descripción del producto
Las mesas rotativas horizontales de la serie RCH son ejes de precisión de accionamiento directo y sin mantenimiento, diseñadas para procesos de mecanizado dinámicos. Motores de par refrigerados por agua permiten aceleraciones muy altas, pares elevados y un funcionamiento sin juego. Encoders de alta resolución aseguran precisiones de hasta ±5 segundos de arco. La personalización flexible permite crear la solución integrable adecuada para cada máquina.

Variantes disponibles (tabla)
Tipo | Velocidad máx. eje rotativo [1/min] | Par continuo eje rotativo [Nm] | Par pico eje rotativo [Nm] | Diámetro mesa [mm] | Carga máx. [kg]
RCH-200-SP | 2.000 | 27,9 | 52,7 | 200 | 50
RCH-200 | 280 | 63,5 | 120 | 200 | 100
RCH-400 | 115 | 480 | 910 | 400 | 500
RCH-600 | 100 | 1.290 | 2.400 | 600 | 850
RCH-800 | 80 | 2.000 | 3.600 | 800 | 1.800

Características

• Ejes rotativos de precisión con accionamiento directo y sin mantenimiento
• Motores de par refrigerados por agua para altas aceleraciones y pares elevados
• Funcionamiento sin juego
• Encoders de alta resolución con precisiones de hasta ±5 segundos de arco
• Personalización flexible para soluciones integrables en máquinas

Especificaciones técnicas

• Serie: RCH
• Diámetros de mesa disponibles: 200 mm, 400 mm, 600 mm, 800 mm
• Velocidad máx. eje rotativo (por variante): RCH-200-SP 2.000 1/min; RCH-200 280 1/min; RCH-400 115 1/min; RCH-600 100 1/min; RCH-800 80 1/min
• Rango de par continuo: desde 27,9 Nm (RCH-200-SP) hasta 2.000 Nm (RCH-800)
• Rango de par pico: desde 52,7 Nm (RCH-200-SP) hasta 3.600 Nm (RCH-800)
• Rango de carga máx.: 50 kg (RCH-200-SP) hasta 1.800 kg (RCH-800)
• Precisión del encoder: hasta ±5 segundos de arco
• Refrigeración: motores de par refrigerados por agua
• Uso previsto: procesos de mecanizado dinámicos que requieren alta aceleración, par elevado y alta precisión posicional
