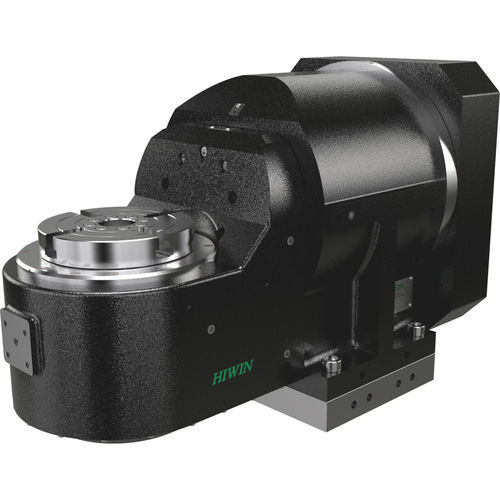

Mesa rotativa accionada por motor RAS series

horizontalpara máquina herramientaflexible

Descripción
Las mesas rotativas y giratorias de un solo lado de la serie RAS son ejes de precisión de accionamiento directo y sin mantenimiento, diseñadas para integración compacta y dinámica en máquinas. Los motores de par refrigerados por agua permiten aceleraciones y pares muy altos, mientras que el accionamiento directo sin juego asegura un posicionamiento repetible. Los codificadores de alta resolución alcanzan precisiones hasta 1,5 segundos de arco. Los modelos admiten cargas de hasta 300 kg y velocidades máximas según la variante.

Modelos disponibles y parámetros clave

• RAS-170 — Velocidad máx. eje rotativo: 200 1/min; Par continuo: 35 Nm; Par pico: 66.5 Nm; Diámetro mesa: 170 mm; Carga máx.: 30 kg
• RAS-200 — Velocidad máx. eje rotativo: 200 1/min; Par continuo: 63.5 Nm; Par pico: 120 Nm; Diámetro mesa: 200 mm; Carga máx.: 50 kg
• RAS-200-SP — Velocidad máx. eje rotativo: 2,000 1/min; Par continuo: 27.9 Nm; Par pico: 52.7 Nm; Diámetro mesa: 200 mm; Carga máx.: 50 kg
• RAS-250 — Velocidad máx. eje rotativo: 200 1/min; Par continuo: 145 Nm; Par pico: 275 Nm; Diámetro mesa: 250 mm; Carga máx.: 85 kg
• RAS-320 — Velocidad máx. eje rotativo: 150 1/min; Par continuo: 205 Nm; Par pico: 390 Nm; Diámetro mesa: 320 mm; Carga máx.: 200 kg
• RAS-650 — Velocidad máx. eje rotativo: 100 1/min; Par continuo: 600 Nm; Par pico: 1,100 Nm; Diámetro mesa: 650 mm; Carga máx.: 300 kg

Características técnicas / especificaciones

• Accionamiento directo (motor de par) para funcionamiento sin juego
• Diseño de mesa rotativa y giratoria de un solo lado para integración compacta
• Eje de precisión sin mantenimiento
• Motores de par refrigerados por agua para altas aceleraciones y pares
• Codificadores de alta resolución que alcanzan precisiones hasta 1,5 segundos de arco
• Altas velocidades: modelos con velocidades máximas de hasta 2,000 1/min (dependiendo del modelo)
• Capacidad de carga hasta 300 kg (dependiendo del modelo)
• Diseño compacto y dinámico adecuado para integración en máquinas
• Opciones de personalización flexibles para integración específica de la aplicación
