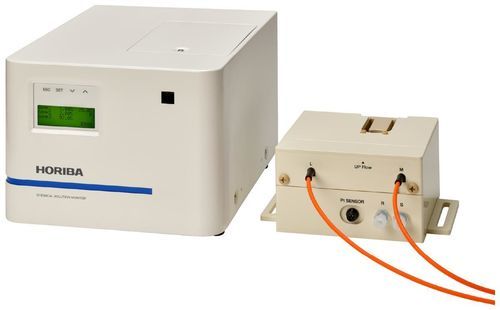

Instrumento de medida de concentración CS-900F

con semiconductorsin contactopara fibra óptica

Descripción del producto
Medición de concentración sin contacto y estable para productos químicos de procesos de semiconductores. El CS-900F utiliza una unidad de celda con fibra óptica montada en la tubería, minimizando el riesgo de fugas y contaminación. Admite una gama ampliada de productos químicos en procesos húmedos y permite la medición directa de soluciones a alta temperatura hasta 80 °C sin pretratamiento, mejorando la estabilidad operativa y la versatilidad como modelo principal de la serie CS.

Características clave

• Diseño compacto con rendimiento de medición estable: los cables de fibra óptica reducen el volumen de la unidad de celda instalada dentro del equipo en aproximadamente un 60 % frente a modelos anteriores, disminuyendo la sensibilidad a perturbaciones externas.
• Compatibilidad química ampliada: gama espectral aumentada aproximadamente 3 veces respecto a modelos previos, permitiendo medir una mayor variedad de productos químicos de proceso; medición directa hasta 80 °C para una operación más segura.
• Seguridad y optimización del proceso: la unidad de celda se monta en la tubería para medición sin contacto, reduciendo riesgos de fugas y contaminación y ayudando a minimizar el consumo de reactivos.
• Interfaces y funciones: alimentación 24 V DC, salida de transmisión, salida de contacto, comunicación RS-232C; admite medición multicomponente y análisis multivariante con compensación de temperatura.

Especificaciones
Nombre del producto: Monitor de concentración química sin contacto tipo fibra óptica
Modelo: CS-900F
Principio de medida: Espectroscopía de absorción
Método de cálculo: Análisis multivariante con compensación de temperatura

Rango de medida y repetibilidad (masa %)

• Modelo: CS-900F-1-1-1P-1P25P5-AA
  Componente: NH3 — Rango: 0.00 a 1.20 — Repetibilidad: ±0.05 — Rango de salida analógica: 0.00 a 10.00
  Componente: H2O2 — Rango: 0.00 a 5.50 — Repetibilidad: ±0.10 — Rango de salida analógica: 0.00 a 10.00
  Componente: H2O — Rango: 93.3 a 100.0 — Repetibilidad: ±1.0 — Rango de salida analógica: —
• Modelo: CS-900F-1-1-1P-P8P8-11
  Componente: NH3 — Rango: 0.00 a 0.80 — Repetibilidad: ±0.03 — Rango de salida analógica: 0.00 a 1.00
  Componente: H2O2 — Rango: 0.00 a 0.80 — Repetibilidad: ±0.03 — Rango de salida analógica: 0.00 a 1.00
  Componente: H2O — Rango: 98.4 a 100.0 — Repetibilidad: ±0.2 — Rango de salida analógica: —

Condiciones de medida
Intervalo de medida: aprox. 5 s
Media móvil: 16 veces

Tuberías e instalación
Tubería PFA: 1 pulgada o 3/4 pulgada (evitar la parte negra tipo antiestático). La superficie de la tubería debe estar libre de arañazos, abolladuras y turbidez. Monte la unidad de celda en la tubería; mantenga el ángulo de instalación de la unidad principal dentro de ±1°.

Condiciones de la muestra
Temperatura de muestra: 20 a 80 °C
Fluctuación temperatura ambiente/muestra: ±1 °C en 1 hora
Presión de muestra: < 0.4 MPa (G); fluctuación de presión dentro de 0.02 MPa. Evitar burbujas de aire en el flujo de muestra; si la presión de medida difiere de la utilizada para la corrección de fondo, realice corrección de punto cero.

Alimentación y datos físicos
Alimentación: 24 V DC
Consumo: aprox. 40 W (excluyendo corriente de arranque)
Peso: unidad principal aprox. 5,8 kg; unidad de celda aprox. 1,4 kg
Dimensiones: unidad principal 217 (A) × 290 (F) × 173 (H) mm (excluyendo proyecciones); unidad de celda 186 (A) × 142 (F) × 83 (H) mm (excluyendo proyecciones)
Vida útil prevista de la fuente de luz: 5 años
Cable de fibra óptica: longitud estándar 5 m; radio de curvatura R150 mm
