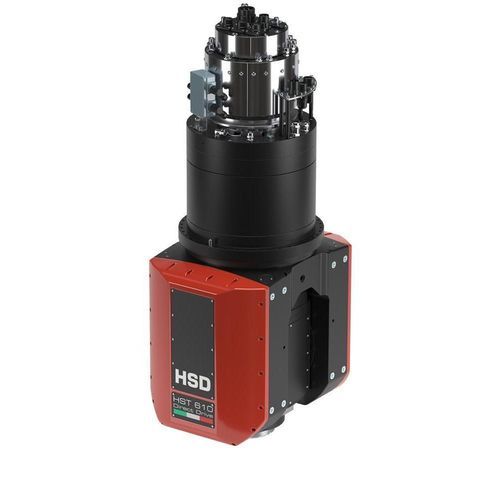

Cabezal angular fresado HST610 DS

para la industriafresadointegral

Descripción general
Descubra el cabezal HST610 DS de 1 y 2 ejes diseñado, fabricado y comercializado por HSD a nivel mundial para el mecanizado de metales, composites y madera. El HST610 DS es un cabezal multi-ejes pensado para operaciones de mecanizado industriales que requieren posicionamiento angular preciso y alto par.

Características principales

• Disponible en versión de 1 eje o 2 ejes (ejes A y C)
• Apto para mecanizado de metales y aplicaciones composite/madera
• Tecnología de motor integrada HSD Direct Drive

Etiquetas de producto

• Metal

Ficha técnica (tabla)
Marca del motor: HSD Direct Drive
Par máximo eje A [Nm]: 480
Par máximo eje C [Nm]: 680
Par de apriete frenos eje A [Nm]: 2.000
Par de apriete frenos eje C [Nm]: 2.000
Velocidad máx. eje A [° / s]: 300
Velocidad máx. eje C [° / s]: 300
Precisión sistema de medida A [arcsec]: 5 (2 bajo pedido)
Precisión sistema de medida C [arcsec]: 4 (2 bajo pedido)
Rango eje A [°]: ±110
Rango eje C [°]: ±360
Peso [kg]: ̴ 310

Aplicaciones / casos de uso típicos

• Cabezas de mecanizado 1 y 2 ejes de alta precisión para metales, composites y madera
• Operaciones de mecanizado industriales que requieren alto par y posicionamiento angular preciso
• Integración en centros de mecanizado multi-ejes y líneas de producción dedicadas

Características / especificaciones técnicas

• Marca del motor: HSD Direct Drive
• Par máximo eje A: 480 Nm
• Par máximo eje C: 680 Nm
• Par de apriete frenos eje A: 2.000 Nm
• Par de apriete frenos eje C: 2.000 Nm
• Velocidad máx. eje A: 300 °/s
• Velocidad máx. eje C: 300 °/s
• Precisión sistema de medida A: 5 arcsec (2 arcsec bajo pedido)
• Precisión sistema de medida C: 4 arcsec (2 arcsec bajo pedido)
• Rango eje A: ±110°
• Rango eje C: ±360°
• Peso: aprox. 310 kg
