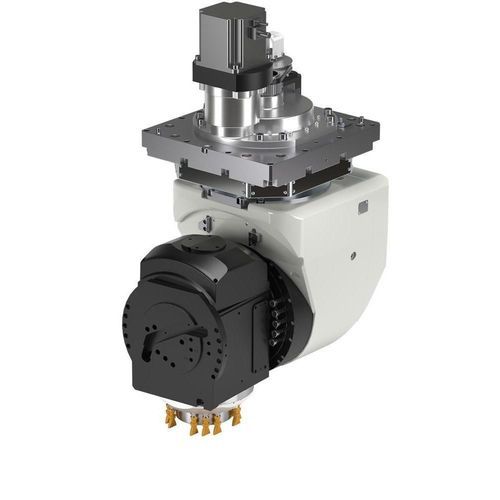

Cabezal angular para unidad de mecanizado HS778

fresadopara la industriacompacto

Visión general
El HS778 es un cabezal de mecanizado de 1 y 2 ejes diseñado, fabricado y comercializado mundialmente por HSD para el mecanizado de una amplia gama de materiales y metales.

Aplicaciones

• Operaciones de mecanizado industriales sobre una amplia variedad de materiales y metales
• Integración en máquinas-herramienta que requieren soluciones de cabezal de 1 eje o 2 ejes

Características principales

• Marcas de motor compatibles: Siemens, Fanuc, Yaskawa
• Altos pares de eje para tareas de mecanizado intenso (A y C: 2.400 Nm)
• Frenos de eje con par de sujeción significativo para operaciones estables (A: 2.000 Nm; C: 3.000 Nm)
• Altas velocidades máximas de eje para mejorar la productividad (A: 85 °/sec; C: 115 °/sec)
• Sistemas de medición de alta precisión (nivel arcsec: A 60 (20); C 60 (30))
• Rangos de trabajo compactos para los ejes A y C (A: ±100°; C: ±262°)
• Peso instalado aproximado: ≈ 350 kg

Ficha técnica
Marca de motor: Siemens, Fanuc, Yaskawa
Par máximo eje A [Nm]: 2.400
Par máximo eje C [Nm]: 2.400
Par de sujeción frenos eje A [Nm]: 2.000
Par de sujeción frenos eje C [Nm]: 3.000
Vel. máx. eje A [° / sec]: 85
Vel. máx. eje C [° / sec]: 115
Precisión sistema de medición A [arcsec]: 60 (20)
Precisión sistema de medición C [arcsec]: 60 (30)
Rango eje A [°]: ±100
Rango eje C [°]: ±262
Peso [kg]: ≈ 350

Características / especificaciones técnicas

• Marca de motor: Siemens, Fanuc, Yaskawa
• Par máximo eje A: 2.400 Nm
• Par máximo eje C: 2.400 Nm
• Par de sujeción frenos eje A: 2.000 Nm
• Par de sujeción frenos eje C: 3.000 Nm
• Vel. máx. eje A: 85 °/sec
• Vel. máx. eje C: 115 °/sec
• Precisión sistema de medición A: 60 (20) arcsec
• Precisión sistema de medición C: 60 (30) arcsec
• Rango eje A: ±100°
• Rango eje C: ±262°
• Peso: aproximadamente 350 kg
