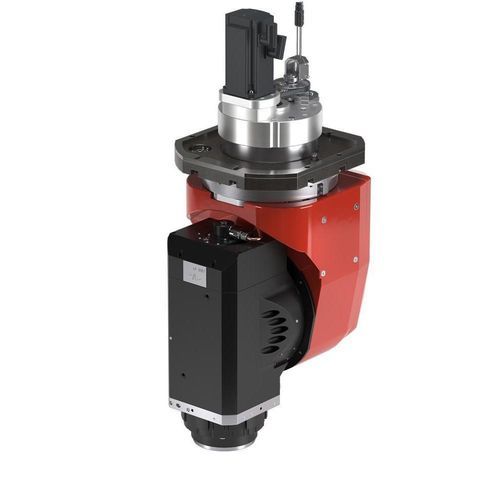

Cabezal angular para unidad de mecanizado HS678

fresadomotorizado

Descripción general
Descubra el cabezal de mecanizado 1 y 2 ejes HS678 desarrollado y fabricado por HSD para el mecanizado de precisión de metales y compuestos. El HS678 se ofrece con varias configuraciones de motor para su integración en fresadoras y centros de mecanizado a nivel mundial.

Aplicaciones / Materiales

• Metal
• Composite

Ficha técnica (tabla)
Marca del motor | Siemens, Fanuc, Yaskawa | Siemens, Fanuc, Yaskawa
Par máximo eje A [Nm] | 1225 | 1200
Par máximo eje C [Nm] | 1225 | 1200
Par de sujeción frenos eje A [Nm] | 1080 | 1080
Par de sujeción frenos eje C [Nm] | 1080 | 1080
Velocidad máx eje A [° / seg] | 120 | 120
Velocidad máx eje C [° / seg] | 200 | 200
Precisión sistema de medida A [arcsec] | 60(30) | 60(30)
Precisión sistema de medida C [arcsec] | 60(30) | 60(30)
Rango eje A [°] | ±120 | ±120
Rango eje C [°] | ±245 | ±245
Peso [kg] | ≈2 280 | ≈2 280

Características / Especificaciones técnicas

• Modelo: HS678
• Marcas de motor compatibles: Siemens, Fanuc, Yaskawa
• Par máximo eje A: 1225 Nm (opción/configuración: 1200 Nm)
• Par máximo eje C: 1225 Nm (opción/configuración: 1200 Nm)
• Par de sujeción de frenos (A, C): 1080 Nm
• Velocidad máx A: 120 °/seg
• Velocidad máx C: 200 °/seg
• Precisión del sistema de medida (A, C): 60 (30) arcsec
• Rango eje A: ±120°
• Rango eje C: ±245°
• Peso aproximado: ≈2 280 kg
