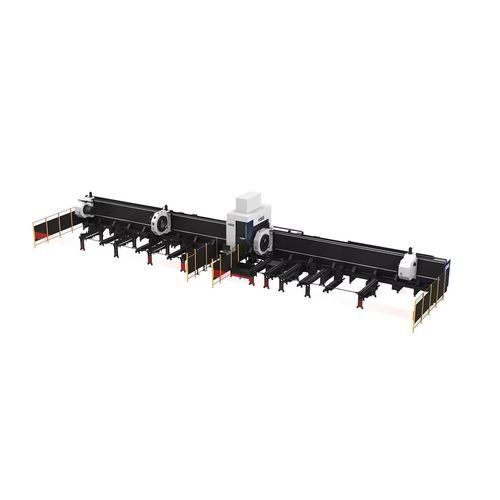

Máquina de corte láser de fibra TL660

para metalde perfilesde tubos

Resumen
HSG Laser presenta la máquina de corte láser de fibra para tubos TL de cuatro mandriles, diseñada para el corte estable de tubos pesados, grandes y largos. Rango de potencia: 6000W–20000W.

Estructura de cuatro mandriles

• Mandriles neumáticos para cargas pesadas que garantizan una sujeción estable
• Diámetro máximo de sujeción: 660 mm (tubo redondo)
• Capacidad de carga por tubo: 3000 kg

Sistema automático de carga y descarga
El sistema automático permite manipular tubos pesados sin detener la máquina, reduciendo tiempos improductivos y riesgos de manipulación.

Sistema de control HSG-X (bus)
HSG-X, sistema de control por bus desarrollado por HSG Laser, simplifica la operación y mejora la eficiencia.

• Pantalla táctil de 21,5 pulgadas con interfaz concisa
• Supervisión en tiempo real de componentes clave con alarmas tempranas
• Detección de desviación del tubo opcional
• Generación de informes de procesamiento con un clic

Tecnología de empalme de tubos
El control ofrece más de 50 patrones de empalme para facilitar el posterior soldado y montaje.

• Empalme macho/hembra para extremos de tubo cuadrado
• Empalme en arco de 90°
• Empalme en T para tubo redondo
• Empalme para orificios pasantes
• Empalme a 45° para hexágonos
• Empalme para ángulos y perfiles en U

Corte con relaves cortos
La configuración de cuatro mandriles admite el modo de corte inverso para obtener relaves cortos y mejorar la utilización del material.

Tecnología de reinicio tras corte por apagado
Servomotores importados con codificadores absolutos permiten reanudar el corte tras un apagón sin pérdida de posición.

Características / Especificaciones técnicas

• Modelo: TL660
• Potencia: 6000W–20000W
• Precisión de posicionamiento X/Y: ±0.1 mm/m
• Capacidad corte tubo redondo: Φ80–Φ660 mm
• Capacidad corte tubo cuadrado: 80×80–450×450 mm
• Capacidad de carga de un solo tubo: 3000 kg
