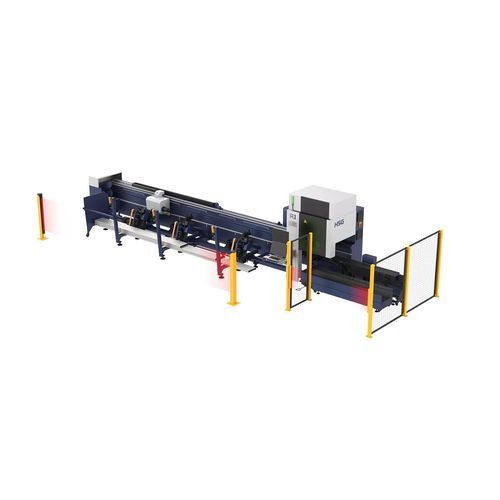

Máquina de corte láser R1

para metalde tuboscon software de contro

Resumen

• R1 es una máquina de corte láser de alta velocidad para tubos de pequeño diámetro, diseñada para el corte rápido y de alta precisión de tubos redondos y cuadrados.
• Rango de potencia láser: 1500–6000 W.

Capacidades clave

• Diámetro mínimo para tubo redondo: 8 mm.
• Longitud mínima de arista para tubo cuadrado: 8 mm.
• Velocidad de avance del mandril: 150 m/min.
• Velocidad de rotación del mandril: 150 r/min.
• Aceleración del mandril: 1,5 G.
• Diseñada para aumentar el rendimiento de producción y reducir los plazos de entrega.

Carga multimodo eficiente

• Compatible con bastidores automáticos de material para lograr la carga en ~20 s.
• Los bastidores automáticos soportan tubos Ø20–Ø120 mm y longitudes de 4,0–6,5 m.
• El bastidor automático también admite modo de carga semiautomático uno por uno.

Salto de mandril para relaves cortos

• El salto de mandril estándar (accionado por cilindro) acorta las longitudes de cola de gran amplitud mediante el reposicionamiento del mandril.
• El modo de salto permite corte de alta precisión en tubos largos mediante desplazamiento controlado del mandril.
• Opción: salto de mandril servo para saltos más precisos y eficientes.

Soporte de seguimiento para alta precisión

• La bancada incorpora un soporte de seguimiento servo, independiente y de alta sensibilidad, que aporta la fuerza de apoyo necesaria durante el corte rotativo para mantener la precisión.

Sistema operativo inteligente de bus

• Incluye funciones auxiliares para satisfacer diversas demandas de procesamiento de tubos.
• Equipado con software de anidado profesional para la gestión eficiente del progreso de producción y el cálculo de precios.

Parámetros técnicos (resumen)
Modelo | Potencia | Precisión posicionamiento X/Y | Capacidad corte (redondo) | Capacidad corte (cuadrado) | Peso aprox. por tubo
R1 | 1500–6000 W | ±0,05 mm/m | Ø8–Ø120 mm | 8×8–120×120 mm | ≈80 kg
R1R | 1500–6000 W | ±0,05 mm/m | Ø8–Ø120 mm | 8×8–120×120 mm | ≈80 kg

Notas

• La apariencia, parámetros técnicos y descripciones se basan en datos de laboratorio internos; los resultados reales dependen de la máquina y las condiciones de prueba.

Características / especificaciones técnicas

• Modelo: R1 (variante: R1R)
• Potencia láser: 1500–6000 W
• Precisión posicionamiento X/Y: ±0,05 mm/m
• Capacidad tubo redondo: Ø8–Ø120 mm
• Capacidad tubo cuadrado: 8×8–120×120 mm
• Peso aprox. por tubo: ≈80 kg
• Diámetro mínimo tubo redondo: 8 mm
• Longitud mínima de arista tubo cuadrado: 8 mm
• Velocidad de avance del mandril: 150 m/min
• Velocidad de rotación del mandril: 150 r/min
• Aceleración del mandril: 1,5 G
• Bastidores automáticos: Ø20–Ø120 mm, longitudes 4,0–6,5 m; tiempo de carga ≈20 s; modo semiautomático uno por uno compatible
• Funciones clave: salto de mandril por cilindro para relaves cortos, salto de mandril servo (opcional), soporte de seguimiento servo independiente, software de anidado profesional (OS bus inteligente)
