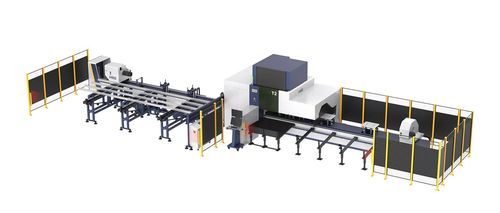

Máquina de corte láser T series

rotativapara metalde tubos

Descripción general
La serie T de HSG es una solución de automatización para el corte láser de tubos metálicos, diseñada para proporcionar procesos fiables, eficientes y económicos. Potencias láser típicas: 3000W–6000W.

Diseñado en Japón
Desarrollado en el Global R&D Center de HSG en Kanagawa, Tokio, la serie incorpora innovaciones en óptica láser y una interfaz de operación intuitiva para respaldar el rendimiento de producción.

Capacidad y variantes de 3 mandriles
El diseño de tres mandriles aumenta la capacidad de carga y permite el corte de cola corta. Variantes disponibles: T2 (Φ20–240 mm) y T3 (Φ40–350 mm), cubriendo un amplio rango de tubos medianos y grandes.

Carga y descarga de longitud completa
Los mandriles huecos permiten el paso de tubos completos para carga y descarga automatizada. Las longitudes de procesamiento automáticas pueden alcanzar hasta 6 m.

Corte sin residuo (Zero-tail)
El movimiento adelante/atrás del mandril ajusta automáticamente la posición del tubo para lograr cero residuos, maximizando la utilización del material y reduciendo costos.

Soportes de seguimiento independientes
Las camas de carga (7 m) y descarga (6 m) están equipadas con cuatro soportes servo de seguimiento independientes cada una, proporcionando soporte robusto durante el corte rotativo para mayor precisión y estabilidad.

Detección fotoeléctrica de carga
La detección fotoeléctrica avanzada identifica tamaño, forma y posición de cada tubo, permitiendo un sujeción precisa por el mandril y ajustes en tiempo real para un procesado estable y automatizado.

Estructura de mandriles delanteros y traseros
La configuración de doble delantero y único trasero ofrece sujeción y soporte completos, mejorando la capacidad de carga y la precisión del corte.

Sistema de corte HSG-X10000
Equipado con el sistema de corte por bus HSG-X10000, la solución incluye múltiples funciones auxiliares específicas para aplicaciones de corte de tubos y una interfaz fácil de usar para mejorar la eficiencia de producción y la calidad del procesamiento.

Características / especificaciones técnicas

• Série T (general): Potencia 3000W–6000W; soporta tubos redondos y cuadrados; diseño de 3 mandriles; carga/descarga hasta 6 m; mandriles huecos; detección fotoeléctrica; soportes de seguimiento servo independientes.
• T2: Potencia 3–6 kW; rango tubos redondos Φ20–240 mm; capacidad tubos cuadrados 20×20 mm – 240×240 mm; peso tubo único máx. 300 kg; velocidad mandril 100 rpm; velocidad de enlace máx. 100 m/min; aceleración máx. 1.0 G.
• T3: Potencia 3–6 kW; rango tubos redondos Φ40–350 mm; capacidad tubos cuadrados 40×40 mm – 350×350 mm; peso tubo único máx. 600 kg; velocidad mandril 80 rpm; velocidad de enlace máx. 80 m/min; aceleración máx. 0.8 G.
