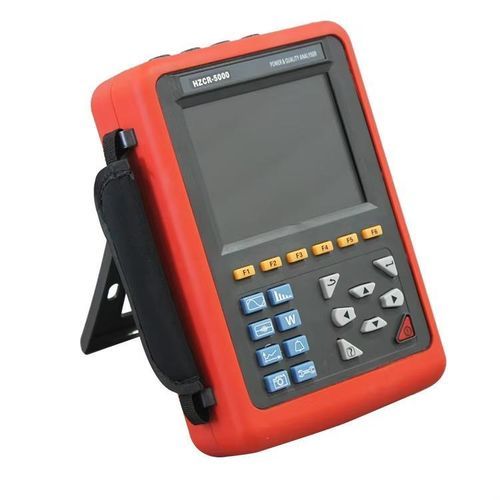

Analizador eléctrico HZCR-5000 PQA

de calidad de la energíade manodigital

El analizador de calidad de energía HZCR-5000 es un instrumento de prueba integral diseñado para pruebas de campo de sistemas trifásicos. Es multifuncional, inteligente y fácil de usar, con una gran pantalla LCD de alta resolución, interfaz bilingüe (chino e inglés) y una carcasa a prueba de golpes. Mide corriente de 4 canales (trifásica ABC y neutro), voltaje de 4 canales (trifásico ABC y neutro a tierra), valores pico de corriente y voltaje, valores máximos/mínimos durante un período, factor de desequilibrio trifásico, parpadeo de voltaje a corto plazo, factor K del transformador, potencia activa, reactiva y aparente, factor de potencia, factor de desplazamiento de potencia, distorsión armónica total y armónicos. Muestra formas de onda en tiempo real y gráficos de barras de relación armónica, captura dinámicamente cambios instantáneos en voltaje y corriente, monitorea la corriente de irrupción y genera listas de alarmas y gráficos de tendencias para el registro de datos a largo plazo. Introducción: El HZCR-5000 adopta una arquitectura de doble procesador DSP + ARM. El DSP maneja la adquisición de datos y el procesamiento de algoritmos, mientras que el ARM gestiona los protocolos de comunicación y la interfaz de usuario. La adquisición de señales analógicas se realiza mediante dos chips AD7655 (16 bits, muestreo sincrónico de 4 canales, hasta 1 MSPS), asegurando precisión e integridad. La pantalla LCD a color de 5,6 pulgadas (640 x 480) proporciona una visualización clara de fase, forma de onda, diagrama vectorial y relación armónica. La memoria flash integrada almacena 60 capturas de pantalla, 150 formas de onda transitorias y 12,800 registros de alarmas. El modo de detección de corriente de irrupción captura formas de onda durante 100 segundos. Una tarjeta de memoria de 2G registra curvas de tendencia, almacenando datos hasta por 300 días. Funciones: - Visualización de forma de onda en tiempo real (4 canales de voltaje/4 de corriente) - Valores RMS verdaderos de voltajes y corrientes - Componentes de CC de voltajes - Valores pico de corriente y voltaje - Valores RMS mínimos y máximos de medio ciclo - Visualización de diagrama fasorial - Medición de cada armónico hasta el orden 50 - Gráficos de barras muestran relaciones armónicas - Distorsión armónica total (THD) - Potencia activa, reactiva, aparente (por fase y acumulada) - Energía activa, reactiva, aparente (por fase y acumulada) - Factor K del transformador - Factores de potencia (PF) y de desplazamiento (DPF o COSΦ) - Parpadeo de voltaje a corto plazo (PST) - Desequilibrio trifásico (corriente y voltaje) Funciones avanzadas: - Función de captura transitoria: Monitorea cambios instantáneos en voltaje/corriente de la red eléctrica, incluyendo fluctuaciones, picos, caídas, interrupciones, sobretensión, corriente de impacto y distorsión instantánea. Almacena 150 conjuntos de formas de onda transitorias. - Monitoreo de corriente de arranque: Monitorea corriente de irrupción y de arranque, muestra curva de aumento/caída RMS, curva envolvente y forma de onda de 4 canales de corriente/voltaje. Registra aproximadamente 100s después del disparo. - Registro y almacenamiento de gráficos de tendencias: Almacena todos los parámetros de prueba, 50 armónicos de voltaje, 50 armónicos de corriente, crea curvas de tendencia. Registra hasta 300 días (20 parámetros cada 5 segundos). - Función de alarma: Establece valores límite, monitorea sobrepasos, genera registros de alarmas (voltaje, corriente, desequilibrio, relación armónica, frecuencia, potencia activa, THD). Configura 40 alarmas diferentes, hasta 12,800 registros. - Función de captura de pantalla: Cualquier pantalla puede guardarse (hasta 60), registra automáticamente el tiempo y el modo de prueba. - Función de comunicación: Conexión USB a computadora, software de monitoreo muestra forma de onda, lee forma de onda transitoria, gráfico de tendencias, registro de alarmas, capturas de pantalla. - Función de configuración: Configura hora/fecha, contraste/brillo de pantalla, colores de curva de fase, tipo de conexión, relaciones de sensor/voltaje, idioma del menú (chino/inglés). - Menú de ayuda: Ayuda en chino/inglés en cada etapa de operación. Especificaciones técnicas: - Temperatura de operación: -10°C~40°C - Humedad relativa: <80% - Voltaje fase-neutro: 1.0V~1000V - Voltaje fase-fase: 1.0V~2000V - Corriente: 10mA~6000A (dependiendo de la pinza) - Frecuencia de red: 40Hz~70Hz - Fuente de alimentación: Batería de iones de litio recargable 9.6V, cargador de respaldo - Pantalla: Pantalla LCD a color, 640x480, 5.6 pulgadas - Dimensiones del instrumento: 240mm x 170mm x 68mm - Peso: Host: 1.6kg (con batería); Total con embalaje: aproximadamente 9.2kg - Canales: 4U/4I - Parámetros medidos: W, VA, Var, PF, DPF, cosΦ, tanΦ, Wh, Varh, Vah - Orden armónico: 0~50 - Registro de tendencias: 300 días (20 parámetros, cada 5 segundos) - Registros de alarmas: 12,800 conjuntos - Capacidad de captura de pantalla: 60 - Idioma del menú: Inglés/Chino - Comunicación: USB - Seguridad: IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, Grado de contaminación: 2
