Analizador de señal HZCR-5230

de vigilanciade red eléctricapara redes eléctricas trifásicas

Descripción

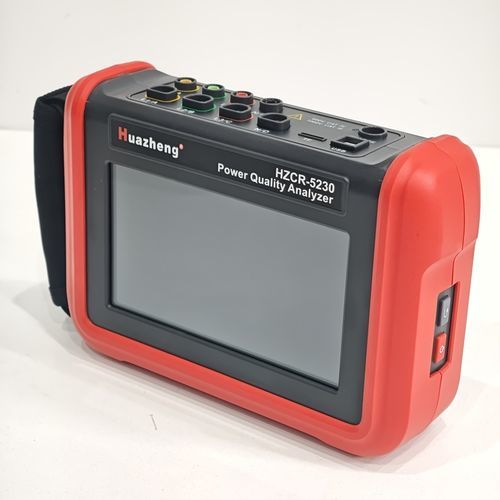

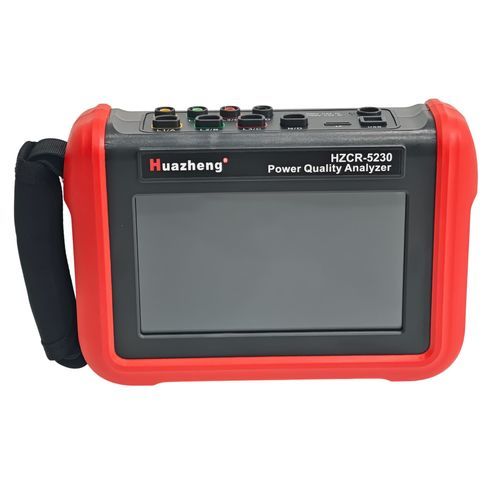

El Huazheng HZCR-5230 es un analizador portátil de calidad de energía concebido para uso en campo en subestaciones y plantas industriales. Mide simultáneamente 3 canales de tensión y 4 canales de corriente con precisión clase 0.5 y cumple las categorías de seguridad IEC-61010 (CAT III 1000 V / CAT IV 600 V). Captura formas de onda en tiempo real, diagramas de fase y valores TRMS, y almacena datos para análisis posterior.

Funciones principales

• Medición simultánea: 3 canales de tensión + 4 canales de corriente.
• Análisis armónico hasta el orden 51 con ángulo de fase por armónico y THD por fase.
• Detección de eventos: flicker, caídas (sags), sobretensiones (swells), corrientes de irrupción y desequilibrio trifásico.
• Pruebas con un solo botón: prueba volt-amperio de fase, verificación de relación de vueltas y medición CC para agilizar inspecciones.
• Almacenamiento y exportación: memoria interna 8 GB ampliable a 32 GB; exportación por USB a PC.
• Interfaz y protección: pantalla táctil color de 7 pulgadas con cambio inglés/chino; funda antivibración de doble aislamiento.
• Alimentación: batería de litio recargable 7.4 V, 5200 mAh para operación prolongada en campo.

Especificaciones técnicas

• Modelo: HZCR-5230 • Marca: Huazheng
• Precisión: Clase 0.5
• Canales: 3 canales de tensión, 4 canales de corriente
• Rango tensión AC: 0,001 V ~ 1000 V
• Rango tensión DC: 0,1 V ~ 1000 V
• Rango de frecuencia: 40 Hz ~ 70 Hz
• Análisis armónico: hasta el orden 51 (por fase) con medición de ángulo
• THD: por fase hasta 51 órdenes
• Memoria: 8 GB interna, ampliable a 32 GB
• Impedancia de entrada (tensión): 1 MΩ
• Corriente de trabajo: aprox. 490 mA
• Indicador batería y apagado automático: visualización de nivel de batería; apagado automático configurable (15/30/60 min)
• Resistencia dieléctrica: circuito y carcasa soportan 3700 V / 50 Hz AC durante 1 minuto
• Aislamiento: ≥ 10 MΩ entre circuito y carcasa
• Estructura: doble aislamiento con funda antivibración
• Normas de seguridad: IEC-61010 (CAT III 1000 V / CAT IV 600 V), IEC-61010-03, IEC-61326
• Peso: aprox. 8 kg (incluye accesorios)
• Comunicación: USB

Sensores de corriente y rangos
El equipo admite hasta 6 sensores de corriente intercambiables para adaptarse a cuadros compactos y a grandes barras colectoras. Tipos y rangos típicos:

• Sensores de pinza: aperturas ejemplo Ø8 mm, 32×40 mm, Ø50 mm — rangos AC según modelo (p. ej. 10 mA ~ 10 A; 0,1 A ~ 100 A; 1 A ~ 1000 A).
• Bobina flexible: rango AC típico 10 A ~ 6000 A para conductores de gran sección.
• Sensor DC (p. ej. 35AD): rango DC ejemplo 0,1 A ~ 1000 A.

Notas
Diseñado para operación en campo: carcasa robusta, funda antivibración, interfaz multilingüe (inglés/chino) y autonomía adecuada para campañas de medida prolongadas. Accesorios y configuraciones según la opción de pedido.
