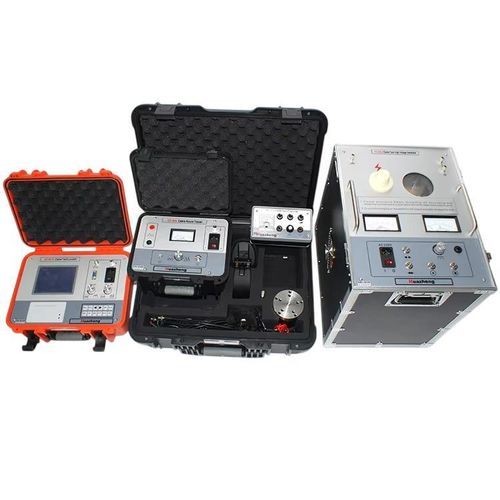

Sistema de localización de averías para localización de defectos de cable HZ-503

El dispositivo de localización de fallas en cables sirve para determinar el punto de falla de un cable de energía mediante señales acústicas. Se genera una sobretensión electrónica utilizando un generador de descarga por impacto. Las señales acústicas y magnéticas de la onda de sobretensión electrónica son captadas y amplificadas por las sondas correspondientes, y se juzgan mediante audición y visión. Esto permite determinar la ubicación exacta del punto de falla, es decir, completar la tarea de posicionamiento preciso dentro del rango de medición aproximado del punto de falla del cable.
Rendimiento:

• Las ondas acústicas y electromagnéticas generadas durante la descarga del punto de falla se pueden recibir de manera sincronizada para determinar la ubicación del punto de falla del cable.
• Amplificación: 500.000 veces.
• Voltaje de trabajo: ±9V ±20%.
• Corriente en reposo: <10 mA.
• Señal recibida: señales de vibración y campo magnético durante la descarga del defecto.
• Impedancia de salida: 350Ω.
• Precisión de posicionamiento: 0,2 m.
