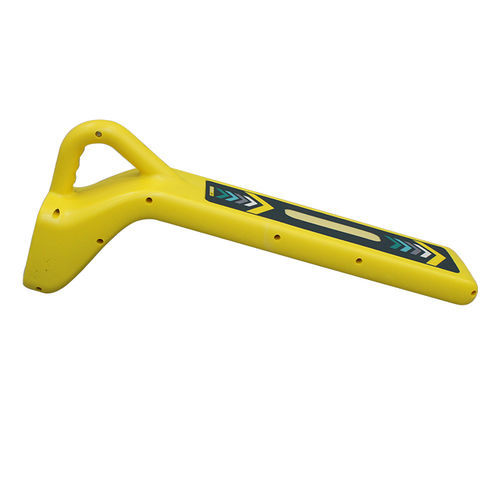

Localizador de cables HZ-4000C

de cables subterráneosde tubosGPS

El HZ-4000C es un localizador portátil de cables y tuberías subterráneas diseñado para trazar trayectos, medir la profundidad de enterramiento y localizar fallos de revestimiento o aislamiento sin excavación. Está dirigido a equipos de mantenimiento de tuberías, planificación municipal, compañías eléctricas y técnicos de redes.
Características principales

• Modos de conexión del transmisor: inductiva, directa y con pinza, para adaptarse a distintas condiciones de campo.
• Funciones del receptor: detection de trayectoria, posición horizontal, profundidad de enterramiento y corriente inducida en tuberías y cables.
• Indicadores de guiado: flechas izquierda/derecha para posicionamiento rápido; flechas delante/detrás y lectura en dB para identificar puntos de daño y estimar su gravedad.
• Retroiluminación para uso nocturno o en baja luminosidad.
• Opciones: geolocalización GPS con mapeo automático de tuberías; software profesional opcional para generación automática de informes.
• Localización de fallos: distingue daños de revestimiento/cubierta y detecta fallos de aislamiento en tuberías y cables enterrados.
• Funciones de multímetro integradas: medición de tensión de salida, tensión de línea, corriente de línea, impedancia y potencia; comprobación de continuidad e aislamiento antes y después de la localización.
• Pinza de inducción externa para inyectar señal cuando la conexión directa no es posible.
• Alta precisión mediante múltiples modos de posicionamiento (valle, pico, pico amplio, flecha pico) y métodos de verificación cruzada para componentes horizontal y vertical.
• Medición de profundidad: lectura directa con bobina de doble nivel, métodos con bobina de un nivel (80%/50%) y método de 45 para resultados verificables.
• Robustez frente a interferencias: medición de varios parámetros (componente horizontal, vertical y gradiente horizontal), potencia de transmisión ajustable hasta 10 W y múltiples frecuencias de trabajo.
• Facilidad de uso: pantalla gráfica para visualización continua en tiempo real; conmutación automática a modo antena de dos niveles y ajuste de sensibilidad en mediciones de profundidad.
• Alimentación y autonomía: baterías de litio de gran capacidad en transmisor y receptor para una jornada de trabajo; soporte de adaptador AC/DC para continuar operación si la batería está baja.

Especificaciones técnicas

• Modelo: HZ-4000C (variantes A, B, C, D, E).
• Frecuencias de transmisión (ejemplos): 128 Hz, 512 Hz, 1 kHz, 2 kHz, 8 kHz, 33 kHz, 65 kHz, 83 kHz según modelo.
• Frecuencias pasivas/receptor: radio, 50 Hz, 100 Hz y las frecuencias activas seleccionables.
• Potencia de transmisión: hasta 10 W, ajustable de forma continua.
• Profundidad de localización: típicamente hasta 6 m según modelo, frecuencia y condiciones del terreno (algunos modos indican 3 m).
• Resumen de variantes: diferencias en número de frecuencias activas, soporte de frecuencias pasivas, filtro de red, funciones de detección de fallos y almacenamiento de datos.
• Batería: baterías de litio recargables; carga completa para una jornada en exterior.
• Opciones: GPS y mapeo, software de análisis, almacenamiento de datos en modelos seleccionados, pinza de inducción externa.
