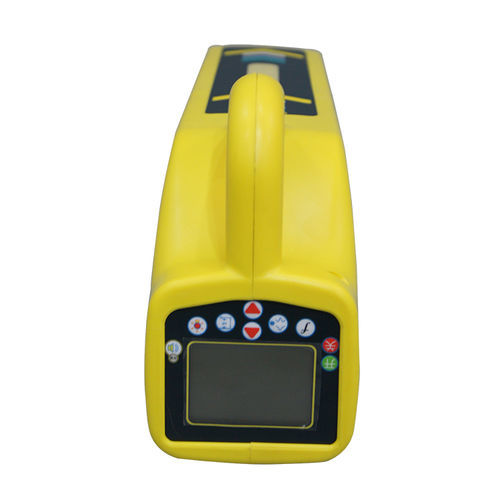

Localizador de cables HZ-4000B

de tubosde cables subterráneosGPS

El HZ-4000B es un localizador de cables y conductos subterráneos de Huazheng Electric, diseñado para trazar rutas, localizar puntos de fallo y medir la profundidad de enterramiento de tuberías, cables eléctricos y fibra óptica sin necesidad de excavación. Es adecuado para inspección de tuberías, mantenimiento, planificación municipal y gestión de redes eléctricas.
Funciones principales

• Transmisor con tres modos de conexión: inductiva, conexión directa y con pinza; potencia ajustable hasta 10 W.
• Receptor que detecta posición, trazado, profundidad y corriente aplicada; flechas izquierda/derecha y delante/detrás y lectura en dB para indicación rápida de fallos.
• Retroiluminación para condiciones de poca luz; GPS opcional para mapeo automático y software profesional opcional con generación automática de informes.
• Capacidad HZ-4000B: localizar puntos de rotura del recubrimiento en tuberías y daños en la capa exterior de cables; detección de fallos de aislamiento.
• Funciones de multímetro integradas: medición de tensión de salida, tensión de línea, corriente de línea, impedancia y potencia; pruebas de continuidad e aislamiento antes y después de la localización de fallos.
• Pinza de inducción externa disponible cuando no es posible la aplicación directa de la señal; modos de localización múltiples (valle/pico/pico ancho/flecha pico) para precisión verificada.

Posicionamiento y medición de profundidad

• Métodos de profundidad: lectura directa con bobina de dos niveles; bobina de nivel único 80 % / 50 %; método de 45 para verificación cruzada.
• Profundidad de posicionamiento típica hasta 6 m según modelo y condiciones (algunas variantes indican 3 m).

Frecuencias e inmunidad a interferencias

• Frecuencias del transmisor (según modelo): 128 Hz, 512 Hz, 1 kHz, 2 kHz, 8 kHz, 33 kHz, 65 kHz, 83 kHz.
• El receptor admite radio, 50 Hz, 100 Hz, 128 Hz, 512 Hz, 1 kHz, 2 kHz, 8 kHz, 33 kHz, 65 kHz, 83 kHz.
• Medidas antiinterferencia: observación de componente horizontal/vertical y gradiente horizontal, y potencia de transmisión ajustable para entornos con ruido.

Operación y alimentación

• Pantalla gráfica intuitiva que muestra parámetros en tiempo real y la intensidad de la señal; conmutación automática a modo de antena de dos niveles y ajuste automático de sensibilidad del receptor durante la medición de profundidad.
• Baterías de litio de gran capacidad en transmisor y receptor para operación continua prolongada (típicamente una jornada de trabajo en campo); posibilidad de alimentación por adaptador si es necesario.

Especificaciones técnicas

• Modelo: HZ-4000B (variantes disponibles; consulte la tabla de producto para el índice frecuencia‑modelo).
• Variantes ejemplo: A, B, C, D, E (el índice de frecuencia de localización varía según la variante).
• Potencia del transmisor: hasta 10 W (ajustable); profundidad de posicionamiento hasta 6 m (según modelo).
• Las frecuencias soportadas, modos pasivos y funciones varían por modelo; opciones: GPS, software profesional de análisis; alimentación por batería de litio.
