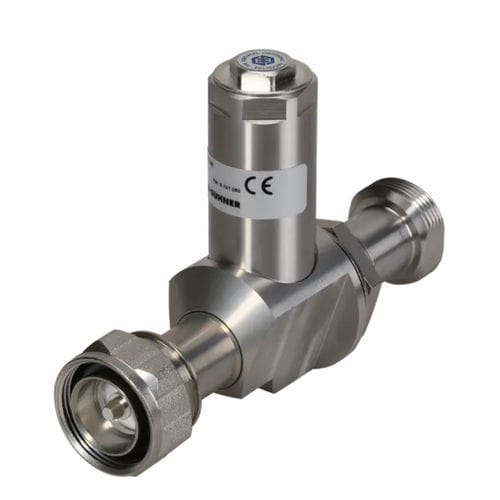

Protector de sobretensión de tipo 1 3409.41.0090

de exteriorde telecomunicacióncon descarga de gas

Continuidad de CC para alimentación remota Potencia de pico de RF no limitada por el tubo de descarga de gas Excelente rendimiento con bajo PIM; ideal para sistemas multiportadora Disponibilidad para bandas de aplicación entre 380 MHz y 18 GHz Tubo de descarga de gas instalado Especificaciones Configuración del producto Conectores de la vía principal - Puerto 1: desprotegido, clavija 7/16 (macho) Puerto 2: protegido, clavija 7/16 (hembra) Montaje y conexión a tierra - MH110 (montaje en mamparo), M8 (tornillo), brk (soporte) Lado del mamparo - lado protegido EMP se puede instalar al revés - SÍ Interfaz y datos del material Material de la carcasa / chapado - Latón / Recubrimiento SUCOPLATE (R) Contacto central, material / chapado - Puerto 1: Latón / Plateado Puerto 2: Bronce / Plateado Datos eléctricos Impedancia 50 Ω Frecuencia marco - 690 MHz a 2690 MHz Pérdida de retorno típica - ≥ 28 dB Pérdida de inserción típica - ≤ 0,1 dB Cuadro de potencia en onda continua - ≤ 1500 W PIM 3er orden - -160 dBc Frecuencia AISG - 10 MHz Pérdida de retorno de AISG - 18 dB Pérdida de inserción de las AISG - 0.1 dB Energía de impulso residual (típ.) - 250 µJ (impulso de prueba 4 kV 1,2/50 µs; 2 kA 8/20 µs) Capacidad de manejo de corriente de sobretensión - 30 kA simple, 20 kA múltiple (impulso de prueba 8/20 µs) Observaciones eléctricas Tensión de alimentación CC - 48 V Corriente continua - 13 A Tubo de gas - Sí CC, GDT incluido, reemplazable, 9071.99.0548 (90 V) Datos mecánicos Peso 525 g Ciclos de acoplamiento - 500 Datos medioambientales Temperatura de funcionamiento -40 °C ... 85 °C Temperatura de almacenamiento - -40 °C ... 85 °C Protección contra la penetración (clasificación IP) - Acoplado / IP67, según IEC 60529
