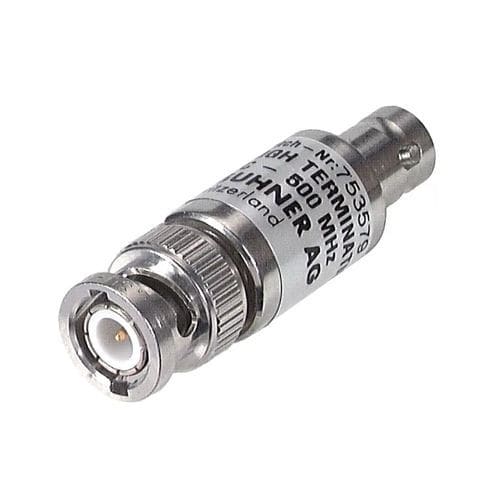

Atenuador de coaxial 22550177

fijoRF

Amplia gama de interfaces Varios anchos de banda para mejorar la adaptación de impedancias entre subsistemas de su forma de onda Utilizado en muchas aplicaciones de prueba y medición y de comunicación. Especificaciones Datos del material Interfaz BNC / enchufe (macho) Contacto central - Aleación de cobre berilio / chapado en oro Contacto exterior Latón / Recubrimiento SUCOPLATE (R) Cuerpo Latón / Recubrimiento SUCOPLATE (R) Aislador - PFA / PTFE Tuerca de acoplamiento - Latón / Recubrimiento SUCOPLATE (R) Junta - VMQ (caucho de silicona) Interfaz - BNC / jack (hembra) Contacto central - Aleación de cobre berilio / chapado en oro Contacto exterior Latón / Recubrimiento SUCOPLATE (R) Cuerpo Latón / Recubrimiento SUCOPLATE (R) Aislador - PFA / PTFE Datos eléctricos Impedancia - 50Ω Frecuencia de funcionamiento - 0 GHz ... 4 GHz Atenuación nominal - 3 dB VSWR - 1.2 Pérdida de retorno - 20.8 dB Datos eléctricos (relacionados con la frecuencia) Gama de frecuencias - Desviación de la atenuación - VSWR máx 0 GHz a 2 GHz - 0,3 dB - 1,1 2 GHz a 4 GHz - 0,5 dB - 1,2 Datos eléctricos (potencia) Potencia media - 2 W a 30 °C de temperatura ambiente. Reducción lineal hasta 0 W a 130 °C de temperatura ambiente. Potencia máxima 500 W, anchura de impulso de 5 µs, ciclo de trabajo del 0,05 Observaciones eléctricas - Tensión de pico máx. 160V (50 Ohm) Datos medioambientales Temperatura de funcionamiento -55 °C ... 130 °C Conformidad del material ROHS Directiva - RoHS 2011/65/UE y (UE) 2015/863 Clasificación - Cumple con la exención Exenciones - 6c Cumplimiento material REACH Reglamento REACH 1907/2006 Artículo 33 SVHC
