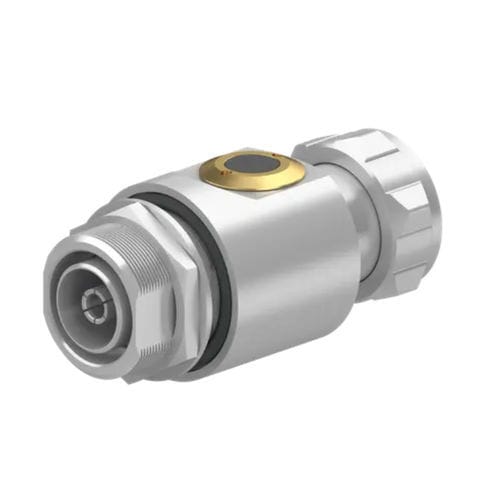

Protector de sobretensión cuarto de onda 3407.41.0051

coaxial

Tensión residual reducida en un 80 % en comparación con los tipos estándar de la serie 3400 Energía residual reducida en más del 99,9 % en comparación con las series 3401 y 3402 Bloqueo de CC en el lado protegido del dispositivo Disponible para aplicaciones de 70 MHz a 18 GHz Pérdida de retorno 20 dB mín. y pérdida de inserción 0,2 dB máx. Diseño de banda ancha Diseño que ahorra espacio Funcionamiento multibanda Especificaciones Configuración del producto Conectores de la vía principal - Puerto 1: desprotegido, clavija 7/16 (macho) Puerto 2: protegido, clavija 7/16 (hembra) Montaje y conexión a tierra - MH110 (montaje en mamparo), M6 (tornillo) Lado del mamparo - lado protegido Diseño en línea - SÍ EMP puede instalarse al revés - SÍ Interfaz y datos del material Material de la carcasa / chapado - Latón / Recubrimiento SUCOPLATE (R) Contacto central, material / chapado - Puerto 1: Latón / Plateado Puerto 2: Bronce / Plateado Datos eléctricos Impedancia 50 Ω Frecuencia marco - 690 MHz a 2700 MHz Pérdida de retorno típica - 23 dB Pérdida de inserción típica - 0.1 dB Cuadro de potencia CW - 500 W PIM 3er orden - -155 dBc típ. Energía de impulso residual (típ.) - 0.03 µJ (impulso de prueba 4 kV 1,2/50 µs; 2 kA 8/20 µs) Capacidad de tratamiento de la corriente de sobretensión - 25 kA simple, 20 kA múltiple (impulso de prueba 8/20 µs) Bandas eléctricas Gama de frecuencias 690 MHz ... 2500 MHz Pérdida de retorno típica - 26 dB Pérdida de inserción - 0.1 dB Potencia avg. / pico - 500 W / - PIM 3er orden - -150 dBc típ. Observaciones eléctricas Tubo de gas - Sin CC / cortocircuito QW o LC Datos mecánicos Peso 430 g Ciclos de acoplamiento - 500
