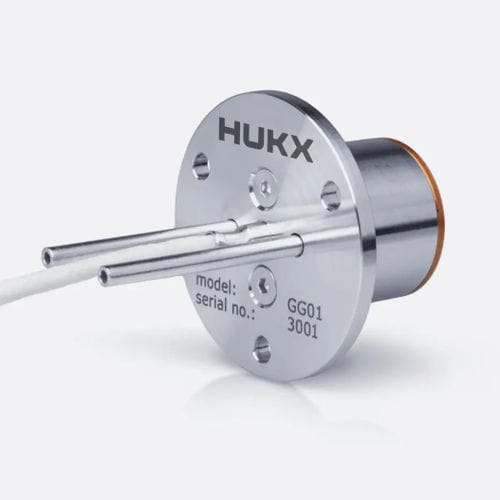

Sensor de flujo de calor de alta temperatura GG01

de vigilanciarefrigerado por agua

GG01 es un sensor refrigerado por agua que mide flujos de calor extremadamente altos, de hasta 1000 x 10³ W/m². Fabricado con cobre y aleaciones de cobre de alta conductividad térmica, este moderno sensor totalmente metálico sigue funcionando a niveles de flujo térmico en los que otros sensores se queman. Una ventana de zafiro opcional permite medir sólo el flujo de calor radiativo, excluyendo el flujo de calor convectivo. El GG01 incorpora un termopar de tipo K y está disponible con varios rangos de medición específicos. Para rangos de flujo inferiores, consulte nuestro SBG01. GG01 es un moderno sensor Gardon que mide el flujo de calor en un rango de (250 a 1000) x 10³ W/m². Equipado con un absorbedor negro y refrigerado por agua, el sensor está diseñado para medir el flujo de calor procedente de fuentes radiativas intensas. Al utilizar un detector abierto, el GG01 también es sensible al flujo térmico convectivo, una contribución que a menudo se pasa por alto. El sensor Gardon GG01 genera una tensión de salida proporcional al flujo de calor entrante. Un termopar de tipo K mide la temperatura corporal. El sensor se refrigera, normalmente mediante agua del grifo, lo que mantiene el cuerpo del sensor relativamente frío a pesar de que las temperaturas del aire circundante y de la fuente radiante alcancen 1000 °C y más. Existen tres versiones del GG01, cada una con un rango de medición nominal, una sensibilidad y un tiempo de respuesta diferentes. Los rangos de irradiancia son (250, 500 y 1000) x 10³ W/m² para GG01-250, GG01-500 y GG01-1000, respectivamente. El cuerpo está equipado con una brida para facilitar el montaje. El GG01-250 puede equiparse con una ventana de zafiro.
