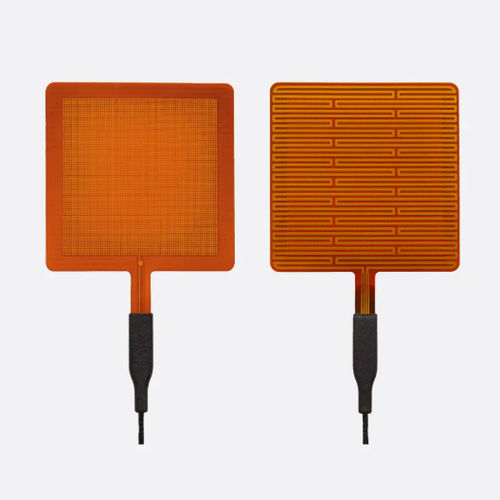

Sensor de flujo de calor termoeléctrico FHF05SC

con autocalibradopara I+Dde capa fina

Resumen
La serie FHF05SC son sensores de flujo de calor en lámina autocalibrantes y flexibles con calefactores integrados y difusores térmicos, diseñados para mediciones de flujo de calor de alta precisión y pruebas automáticas in situ. Están disponibles en dos tamaños: 50 × 50 mm (estándar) y 85 × 85 mm (mayor sensibilidad).

Características clave y ventajas

• Diseño autocalibrante con calefactor integrado que permite pruebas de funcionamiento en línea y auto-test/auto-calibración sin retirar el sensor.
• Calefactor integrado para auto-prueba (requiere alimentación cuando está activado).
• Construcción delgada y flexible en lámina (radio de curvatura nominal ≥ 15 × 10⁻³ m) para montaje versátil y mínima perturbación térmica.
• Difusores térmicos incorporados para reducir la dependencia de la sensibilidad en las propiedades térmicas del sustrato de montaje.
• Termopar Tipo T integrado (IEC 60584-1 Clase 2*) para medición de temperatura además de la termopila de flujo térmico.
• Diseño robusto con bloque de conexión de cable embebido para alivio de esfuerzos y protección contra la humedad; protección IP67 para entornos exteriores y húmedos.
• Baja resistencia térmica del sensor y respuesta rápida, adecuados para aplicaciones científicas de alta precisión y monitorización a largo plazo.

Aplicaciones y notas de uso

• Medición científica de alta precisión del flujo de calor (W/m²), prototipado de calorímetros, ensayos de conductividad térmica y medición de temperatura central (método de flujo cero).
• Para obtener el flujo de calor (W/m²), divida la tensión de salida del sensor por la sensibilidad del sensor indicada en el certificado del producto; la sensibilidad puede variar si las condiciones de medición difieren de las condiciones de referencia del calibrado.
• Asegúrese de que su adquisición de datos soporte mediciones a nivel de milivoltio para el flujo de calor y entradas para termopares Tipo T para la temperatura; ver requisitos de medida y control a continuación.

Requisitos de medida y control

• Flujo térmico: un canal de medición de milivoltios (alta resolución).
• Tensión del calefactor: un canal de medición de tensión (alimentación nominal del calefactor 12 VDC).
• Corriente del calefactor (opcional): una medición de corriente o medición de tensión sobre una resistencia para monitorización de potencia.
• Conmutación del calefactor: un relé o interruptor con salida nominal 12 VDC para conmutar la corriente del calefactor on/off.
• Temperatura: entrada para termopar Tipo T para el termopar integrado.

Características / especificaciones técnicas

• Magnitud medida: flujo térmico (y temperatura vía termopar Tipo T).
• Sensor de temperatura: termopar Tipo T, IEC 60584-1 Clase 2*.
• Difusores térmicos: incluidos (múltiples pequeños difusores formando una capa conductora).
• Pruebas de funcionalidad en línea: auto-test incluyendo auto-calibración mediante el calefactor integrado.
• Radio de curvatura nominal: ≥ 15 × 10⁻³ m.
• Carga nominal sobre el cable: ≤ 1,6 kg.
• Dimensiones exteriores (lámina con protector): (50 × 50) × 10⁻³ m y (85 × 85) × 10⁻³ m.
• Resistencia térmica del sensor: 24 × 10⁻⁴ K/(W/m²).
• Espesor del sensor: 0.7 × 10⁻³ m.
• Incertidumbre de calibración: ± 5 % (k = 2).
• Rango de medida: (-10 a +10) × 10³ W/m².
• Sensibilidad (nominal): 50×50: 13 × 10⁻⁶ V/(W/m²); 85×85: 50 × 10⁻⁶ V/(W/m²).
• Rango de temperatura nominal (uso continuo): -40 a +120 °C**.
• Rango de temperatura nominal (intervalos cortos): -160 a +150 °C** (para -160 °C contactar a Hukx según el manual).
• Clase de protección IP: IP67***.
• Longitud de cable estándar: 2 m (opciones disponibles: 5 o 10 m sin bloque de conexión).
• Resistencia del calefactor (nominal): 50×50: 120 Ω; 85×85: 40 Ω.
• Alimentación del calefactor: 12 VDC nominal.
• Opciones: longitud de cable 5 o 10 m, opción sin cable (solo lámina del sensor para uso en vacío), adhesivo BLK (negro), adhesivo GLD (oro) (método BLK/GLD para separar flujo radiativo y convectivo).
• Notas: *Incertidumbre de medición de temperatura: ±1 °C o 0.0075 × T °C (ver manual). **Para medidas a -160 °C contacte a Hukx. ***Ver apéndice sobre uso a largo plazo en condiciones de condensación, húmedas y bajo el agua.
