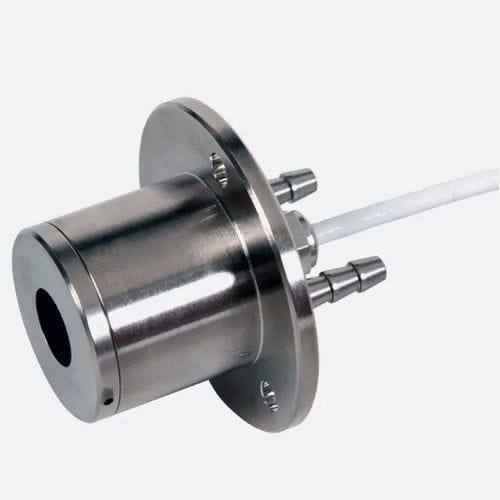

Sensor de flujo de calor refrigerado por agua SBG01

de calibración

SBG01 es un sensor refrigerado por agua que mide el flujo de calor. Desde su introducción en 2008, el SBG01 se ha convertido rápidamente en el sensor preferido para las pruebas de fuego. Las aplicaciones más comunes son las pruebas de reacción al fuego y resistencia al fuego. El sensor también sirve como patrón de referencia de calibración para equipos de ensayo, incluidas las pruebas de inflamabilidad y de cámara de humo. El SBG01 cumple los requisitos de la mayoría de los métodos de ensayo estándar ASTM e ISO. El sensor preferido para las pruebas de fuego SBG01 es la opción preferida para las pruebas de fuego, capaz de medir flujos de calor de (5 a 200) x 10³ W/m². Equipado con un absorbedor negro y refrigerado por agua, el sensor está diseñado para medir el flujo de calor procedente de fuentes radiativas intensas. Al utilizar un detector abierto, el SBG01 también es sensible al flujo de calor convectivo, una contribución que a menudo se pasa por alto. La aplicación en entornos con niveles de irradiancia inferiores a 20 x 10³ W/m², o con una transferencia de calor por convección significativa, es posible, pero requiere una evaluación cuidadosa de la incertidumbre de la medición. El sensor de termopila del SBG01 genera una tensión de salida proporcional al flujo de calor entrante. El sensor se refrigera, normalmente mediante agua del grifo, lo que mantiene el cuerpo del sensor relativamente frío a pesar de que las temperaturas del aire circundante y de la fuente radiante alcancen 1000 °C y más. El SBG01 está disponible en 6 modelos, cada uno con un rango de medición nominal diferente y con un nivel de irradiancia de referencia de calibración distinto. Hay varios diseños de cuerpo opcionales, con el cuerpo estándar equipado con un cuerpo cilíndrico liso y brida (modelo SBG01). Otra opción habitual es un cuerpo cilíndrico liso sin brida (modelo SBG03).
