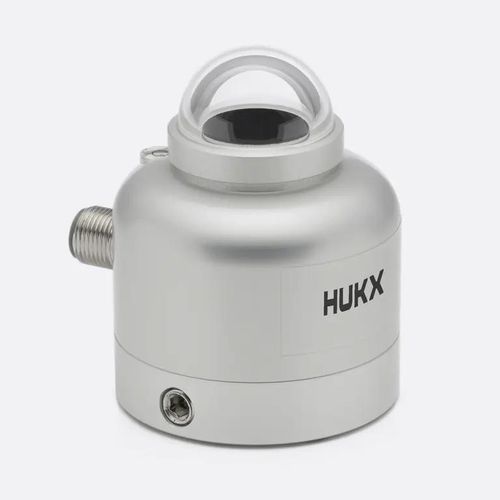

Piranómetro de clase C SR05-A1

analógicoRS-485con salidas de tensión

El SR05-A1 de Hukx es un piranómetro analógico de Clase C diseñado para la medición de la radiación solar con salida en milivoltios (mV). Es un sensor espectralmente plano de Clase C, adecuado para medidas generales de irradiancia en redes meteorológicas y agrometeorológicas y para el monitorizado de rendimiento de instalaciones fotovoltaicas comerciales.

Principales características

• Clase C espectralmente plana (ISO 9060:2018).
• Salida analógica en milivoltios (mV) — modelo SR05-A1.
• Fácil montaje; nivelado por bola y soportes tubulares opcionales.
• La serie SR05 ofrece versiones digitales y analógicas para integración en sistemas (Modbus/RS-485, TTL, 0–1 V, 4–20 mA).
• Diseño económico adecuado para grandes redes.

Versiones y salidas disponibles

• SR05-A1: piranómetro analógico Clase C con salida mV.
• SR05-D1A3: piranómetro digital Clase C con Modbus vía RS-485 y salida 0–1 V.
• SR05-D2A2: piranómetro digital Clase C con Modbus vía TTL y salida en bucle de corriente 4–20 mA.

Usos sugeridos

• Mediciones generales de irradiancia solar.
• Redes meteorológicas y agrometeorológicas.
• Monitorización del rendimiento de sistemas fotovoltaicos comerciales (irradiancia en el plano del módulo, IEC 61724-1 Clase B cuando se aplique según especificación).

Opciones

• Sin cable
• 3 m (9,8 ft)
• 5 m (16,4 ft)
• 10 m (32,8 ft)
• 20 m (65,6 ft)
• 30 m (98,4 ft)
• 50 m (164 ft)
• 70 m (229 ft)
• 100 m (328 ft)
• 130 m (426 ft)

Características / especificaciones técnicas

• Parámetro medido: radiación solar global (irradiancia en W/m²).
• Clasificación ISO 9060:2018: piranómetro Clase C espectralmente plano.
• Conformidad IEC 61724-1:2021: sistema Clase B cuando se aplique al plano del módulo según especificación.
• ISO 9060:1990: piranómetro de segunda clase.
• Nivel de rendimiento WMO: calidad moderada.
• Incertidumbre de calibración: < 2,4 % (k = 2).
• Trazabilidad de calibración: WRR (World Radiometric Reference).
• Rango espectral: 285–3000 nm.
• Rango de temperatura de operación: -40 a +80 °C.
• Calefactor: sin calefactor integrado.
• Inclinómetro: no integrado.
• Longitud de cable estándar: 3 m (otras longitudes disponibles).
• Tensión nominal de funcionamiento: sensor pasivo (salida mV).
• Nivelación: nivelación por bola opcional; soporte tubular disponible (con/sin).
• Salida: mV analógico (sensibilidad nominal: 10 × 10⁻6 V/(W/m²)).
