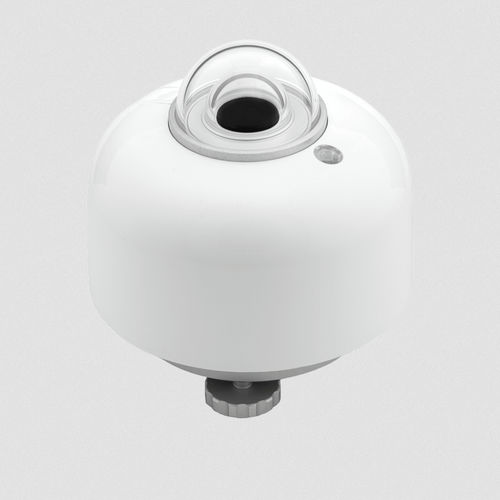

Piranómetro de clase B SR100-A1

analógicocon salidas de tensiónpara aplicaciones en pruebas de energía solar

Resumen
El piranómetro analógico SR100-A1, Clase B espectralmente plano según ISO 9060, está diseñado para medir de forma fiable la radiación solar hemisférica. Proporciona una salida analógica en milivoltios para el seguimiento de la irradiancia, incorpora un Pt100 interno para la monitorización de la temperatura del cuerpo del instrumento y es idóneo para sustituir sensores heredados con salida mV. Dispone de inmunidad a sobretensiones de nivel industrial y se suministra con protector de cúpula (DP01).

Características clave

• Clase B espectralmente plano (ISO 9060:2018)
• Cumple con los requisitos de sistema IEC 61724-1 Clase B
• Salida analógica de tensión (rango mV) para medida de irradiancia
• Sensibilidad nominal: 10 × 10⁻⁶ V/(W/m²)
• Sensor de temperatura interno Pt100 DIN Clase A (cuerpo del instrumento)
• Inmunidad a sobretensiones: nivel 2, nivel de ensayo 1 kV
• Protector de cúpula incluido (modelo DP01)
• Diseño pasivo: consumo de energía muy bajo (sin calefacción interna)
• Nivelación opcional con resorte (con o sin montaje en tubo)

Especificaciones
Magnitud medida: radiación solar hemisférica
Salida analógica: tensión (rango mV)
Sensibilidad (nominal): 10 × 10⁻⁶ V/(W/m²)
Clasificación ISO 9060:2018: espectralmente plano Clase B
Cumplimiento: IEC 61724-1:2021 Clase B sistema
Sensor de temperatura: Pt100 DIN Clase A (cuerpo)
Desplazamiento cero (a): < 5 W/m²
Inmunidad a sobretensiones: nivel 2, nivel de ensayo 1 kV
Protector de cúpula: incluido (DP01)
Longitudes de cable disponibles: 3, 5, 10 o 20 m
Nivelación: nivelación por muelle opcional, con/sin montaje en tubo
Cantidad de entrada: temperatura del cuerpo del instrumento
Respuesta en temperatura (sin corregir): < ±2 % (−10 a +40 °C)
Certificado de calibración: incluido (contenido limitado según ISO/IEC 17025, sección 7.8.1.3)
Incertidumbre de calibración: < 1.8 % (k = 2)
Trazabilidad de calibración: a WRR
Pruebas individuales: informes de respuesta en temperatura y respuesta direccional incluidos (direccional hasta 95°)
Calefacción: no (sin calefactor interno, instrumento pasivo)

Aplicaciones y notas de uso

• Monitorización de rendimiento de sistemas fotovoltaicos y redes meteorológicas — adecuado para ubicaciones que requieren monitorización conforme a IEC 61724-1 Clase B
• Sustitución directa de piranómetros heredados con salida millivolt Clase B (p. ej., SR15-A1)
• Adecuado donde se requiere consumo mínimo de energía (sensor analógico pasivo)
• Diseñado para entornos industriales exteriores con especial atención a la inmunidad eléctrica y a las sobretensiones

Características técnicas

• Modelo: SR100-A1
• Clasificación: ISO 9060:2018 espectralmente plano Clase B
• Cumplimiento: IEC 61724-1:2021 Clase B sistema
• Sensibilidad nominal: 10 × 10⁻⁶ V/(W/m²)
• Salida analógica: tensión en rango mV
• Desplazamiento cero (a): < 5 W/m²
• Sensor de temperatura: Pt100 DIN Clase A interno (cuerpo)
• Respuesta en temperatura: < ±2 % (−10 a +40 °C) sin corregir
• Calibración: certificado incluido; incertidumbre < 1.8 % (k=2); trazable a WRR
• Respuesta direccional: informe individual incluido hasta 95°
• Inmunidad a sobretensiones: nivel 2, ensayo 1 kV
• Protector de cúpula: incluido (DP01)
• Longitudes de cable disponibles: 3, 5, 10 o 20 m
• Nivelación: nivelación por muelle opcional (con/sin montaje en tubo)
• Calefacción: no (instrumento pasivo)
• Accesorios típicos: fijaciones de montaje, soportes de nivelación y disco de aislamiento
