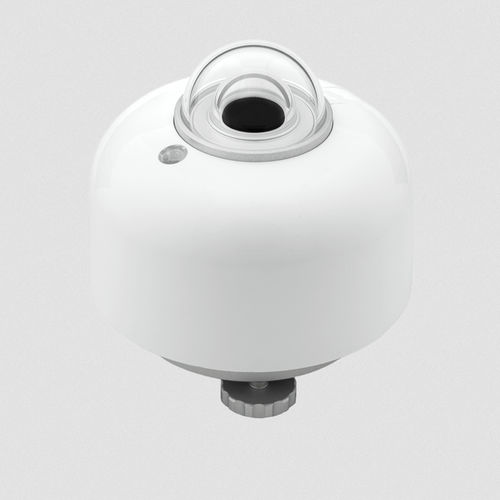

Piranómetro de clase A SR200-A1

con salidas de tensiónanalógicoespectralmente plano

Descripción del producto
El piranómetro analógico ISO 9060 de respuesta espectral plana Clase A SR200-A1 mide la radiación solar hemisférica con alta precisión y bajo consumo. Ofrece salida analógica en rango de milivoltios para sistemas heredados y aplicaciones de baja potencia. Opciones de sensor de temperatura interno permiten registro de temperatura del equipo y compensación térmica posterior a la adquisición.

Características clave

• Piranómetro spectrally flat ISO 9060:2018 Clase A
• Salida analógica (rango mV) — apto como reemplazo de instrumentos millivolt heredados
• Sensibilidad nominal: 10 x 10⁻⁶ V/(W/m²)
• Zero offset (a): < 5 W/m²
• Opciones de sensor de temperatura: Pt100 DIN Clase A (T1) o termistor 10 kΩ a 25 °C (T2)
• Irradiancia compensada en temperatura con muy baja dependencia residual (< ±0,4 % con corrección)
• Diseño pasivo para consumo mínimo
• Inmunidad a sobretensiones de nivel industrial: Nivel 2 (prueba 1 kV)
• Protector de cúpula incluido (modelo DP01)
• Longitudes de cable disponibles: 3, 5, 10 o 20 m
• Nivelación opcional con resorte y opciones de montaje en tubo
• Certificado de calibración incluido; incertidumbre < 1,8 % (k = 2)
• Trazabilidad de calibración a WRR; informes de prueba individuales incluidos

Tabla técnica
Magnitud medida: radiación solar hemisférica (W/m²)
Salida analógica: tensión (rango mV)
Sensibilidad (nominal): 10 x 10⁻⁶ V/(W/m²)
ISO 9060:2018: spectrally flat Clase A
Conformidad: IEC 61724-1:2021 sistema Clase A
Sensor de temperatura: T1 = Pt100 DIN Clase A; T2 = termistor 10 kΩ (25 °C)
Inmunidad a sobretensiones: Nivel 2, prueba 1 kV
Protector de cúpula: incluido (DP01)

Especificaciones adicionales

• Zero offset (a): < 5 W/m²
• Longitudes de cable: 3 / 5 / 10 / 20 m
• Nivelación: nivelación por resorte opcional, con o sin montaje en tubo
• Cantidad de entrada: temperatura del cuerpo del instrumento (medición interna disponible)
• Respuesta en temperatura: < ±1 % (-10 a +40 °C) sin corrección; < ±0,4 % (-30 a +50 °C) con corrección
• Incertidumbre de calibración: < 1,8 % (k = 2)
• Trazabilidad de calibración: WRR; informes de prueba individuales incluidos
• Calefacción: no (versión pasiva)
• Terminal de puesta a tierra: incluido (seguridad eléctrica)

Aplicaciones

• Monitorización del rendimiento de sistemas fotovoltaicos — conforme a IEC 61724-1 para sistemas Clase A
• Estaciones meteorológicas e investigación en energía solar que requieren respuesta espectral plana Clase A
• Reemplazo de piranómetros Clase A con salida mV (p. ej. SR20 y modelos heredados)
• Entornos industriales que necesitan mayor inmunidad a sobretensiones y medidas de puesta a tierra

Notas
La medición interna de la temperatura del cuerpo del equipo (Pt100 o termistor 10 kΩ) permite la compensación térmica posterior a la adquisición para reducir la dependencia en temperatura de las lecturas de irradiancia. El diseño pasivo minimiza el consumo. Hay accesorios disponibles (soportes de nivelación, fijaciones, protector de cúpula). Cada instrumento se suministra con documentación de calibración e informes de pruebas individuales para respuesta en temperatura y direccionalidad.

Especificaciones técnicas

• Modelo: SR200-A1
• Magnitud medida: radiación solar hemisférica (W/m²)
• Salida analógica: tensión (rango mV)
• Sensibilidad (nominal): 10 x 10⁻⁶ V/(W/m²)
• Zero offset (a): < 5 W/m²
• ISO 9060:2018: spectrally flat Clase A
• Conformidad: IEC 61724-1:2021 sistema Clase A
• Opciones de sensor de temperatura: Pt100 DIN Clase A (T1) o termistor 10 kΩ (T2)
• Respuesta en temperatura: < ±0,4 % con corrección
• Incertidumbre de calibración: < 1,8 % (k = 2)
• Trazabilidad de calibración: WRR
• Inmunidad a sobretensiones: Nivel 2 (prueba 1 kV)
• Protector de cúpula: incluido (DP01)
• Longitudes de cable: 3 / 5 / 10 / 20 m
• Nivelación: nivelación por resorte opcional; montaje en tubo opcional
• Terminal de puesta a tierra: incluido (seguridad eléctrica)
