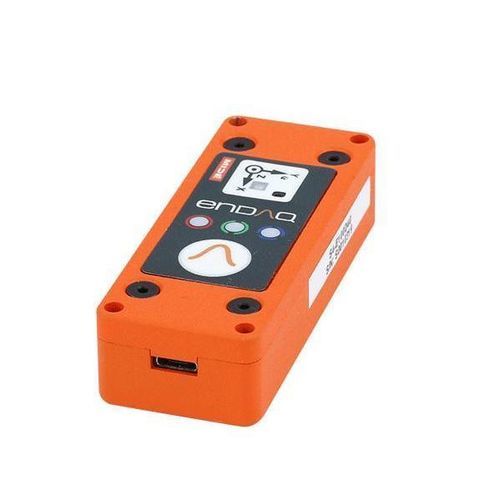

Data logger de vibración S4-E25D40

de choquesde humedadde intensidad de luz

Visión general
El S4-E25D40 es un registrador de vibraciones compacto que integra un acelerómetro piezoeléctrico de alto rendimiento, un acelerómetro capacitivo digital y varios sensores ambientales en una carcasa de aluminio. Diseñado para ensayos industriales de vibración y choque, registra datos de forma de onda con marcas temporales y parámetros ambientales para su análisis y presentación de informes.

Especificaciones clave (resumen)

• Material de la carcasa: Aluminio 7075
• Acelerómetro piezoeléctrico: ±25 g, muestreo hasta 20.000 Hz
• Acelerómetro capacitivo digital: ±40 g, muestreo hasta 4.000 Hz
• Batería: 250 mAh (recargable)
• Almacenamiento: 8 GB (datos en bruto)

Áreas de aplicación

• Detección y registro de vibraciones
• Ensayos de choque e impacto
• Monitoreo durante envío y transporte
• Monitoreo inalámbrico por Wi‑Fi
• Pruebas ambientales y de calificación

Características del producto
Conveniente

• Sistema de medición independiente con sensores, almacenamiento interno y batería recargable
• Factor de forma portátil para mediciones móviles
• Instalación rápida mediante interfaz USB

Adaptable

• Múltiples acelerómetros para cubrir amplio rango dinámico
• Sensores integrados adicionales (giróscopo, magnetómetro, temperatura, presión, humedad, luz)
• Condiciones de activación y tasas de muestreo programables por el usuario

Confiable

• Carcasa de aluminio resistente para uso en entornos industriales
• Calibrado con acelerómetro trazable a NIST; certificado de calibración disponible
• Capacidad de almacenamiento adecuada para miles de millones de puntos de datos

Especificaciones de los acelerómetros
Tipo de acelerómetro | Rango | Tasa de muestreo | Ancho de banda | Ruido | Resolución
Piezoeléctrico | ±25 g | 20.000 Hz | 5–2.000 Hz | <0.01 gRMS | <0.00125 g
Capacitivo digital | ±40 g | 4.000 Hz | 0–300 Hz | <0.01 gRMS | 0.00008 g

Especificaciones de sensores adicionales
Sensor | Rango de medida | Resolución | Tasa de muestreo
Giroscopio | 2000°/s | 0.06 °/s | 0 (off) a 3.200 Hz
Magnetómetro | ±1300 µT | 0.3 µT | 0 (off) a 10 Hz
Temperatura | -40 a 85 °C | 0.01 °C | 0 (off) a 10 Hz
Presión | 1 a 200 kPa | 1.6 Pa | 0 (off) a 10 Hz
Humedad | 0 a 100 %RH | 0.04 %RH | 0 (off) a 10 Hz
Luz | 0 a >20 µV | <100 mlx | 0 (off) a 4 Hz

Especificaciones ambientales
Parámetro | Rango | Notas
Temperatura de funcionamiento | -10 °C a 55 °C (recarga 0 °C a 45 °C) | -
Temperatura de almacenamiento recomendada | 0 °C a 25 °C (hasta 1 año) | Almacenamiento a corto plazo: -10 °C a 45 °C (1 mes); -10 °C a 40 °C (3 meses)
Humedad | 0 a 95 %RH (sin condensación) | -
Presión | 20 kPa a 110 kPa (absoluta) | -
Límite de choque | >3.000 g | Ver informe de choque para detalles
Susc. a campo eléctrico | 2 MHz a 18 GHz @ 200 V/m | Ver informe EMI
Susc. a campo magnético | 30 Hz a 100 kHz | Ver informe EMI

Batería y almacenamiento (ejemplos de rendimiento)
Tasa de muestreo | Capacidad de almacenamiento / Grabación continua / Disparo acc. principal / Disparo 2º acc. / Disparo periódico/temporal
100 Hz | 22 días / 13 horas / 13 horas / 52 horas / 52 días
1.000 Hz | 9 días / 12 horas / 13 horas / 52 horas / 49 días
5.000 Hz | 63 horas / 9 horas / 13 horas / 52 horas / 38 días
20.000 Hz | 17 horas / 5 horas / 13 horas / 49 horas / 20 días

Mecánica y dimensiones
Masa | 65 g
Material de la carcasa | Aluminio 7075
Montaje - tornillo | Pernos 4-40 (100 in-oz)
Montaje - cinta | Cinta 3M 950
Longitud | 76,2 mm (3,00")
Ancho | 29,8 mm (1,18")
Grosor | 18,3 mm (0,72")
Protección de ingreso | IP50 (protección contra polvo)

Software y cloud

• Aplicación enDAQ LAB (gratuita) para configurar sensores, ver y exportar datos
• enDAQ CLOUD: subida de datos en bruto, generación de informes estándar y personalizados, acceso API y opciones de almacenamiento
• Bibliotecas Python open-source para análisis avanzados

Accesorio
Kit de montaje disponible como accesorio (se vende por separado).

Incluido
Maletín Pelican enDAQ incluido con cada pedido de registrador (pueden aplicarse exclusiones).

Características técnicas

• Brand: enDAQ
• Model / SKU: S4-E25D40
• Nombre principal del producto: S4 Vibration Sensor
• Acelerómetro piezoeléctrico: ±25 g; muestreo hasta 20.000 Hz; banda 5–2.000 Hz
• Acelerómetro capacitivo digital: ±40 g; muestreo hasta 4.000 Hz; banda 0–300 Hz
• Sensores adicionales: giroscopio, magnetómetro, temperatura, presión, humedad, luz
• Batería: 250 mAh (autonomía según configuración)
• Almacenamiento: 8 GB (capacidad para miles de millones de puntos de datos)
• Masa: 65 g
• Material de la carcasa: Aluminio 7075
• Dimensiones (L×W×T): 76,2 mm × 29,8 mm × 18,3 mm
• Protección de ingreso: IP50 (protección contra polvo)
• Límite de choque: >3.000 g
• Temperatura de funcionamiento: -10 °C a 55 °C; recarga 0 °C a 45 °C
• Temperatura de almacenamiento recomendada: 0 °C a 25 °C (hasta 1 año)
• Humedad: 0 a 95 %RH (sin condensación)
• Presión (absoluta): 20 kPa a 110 kPa
• Precio indicativo (sin impuestos): 3.299,00 USD
