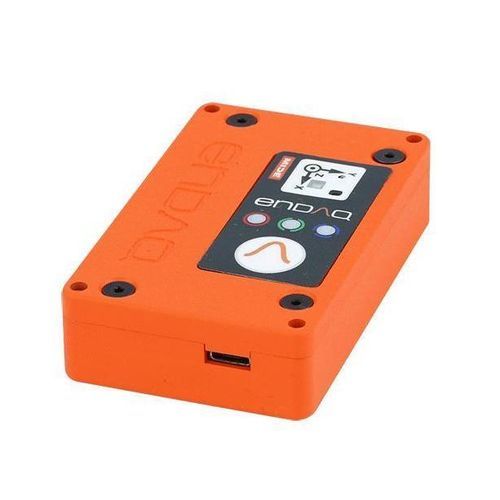

Data logger de vibración S5-E25D40

de choquesde humedadde intensidad de luz

Resumen
El S5-E25D40 es un registrador compacto de vibraciones que integra un acelerómetro piezoeléctrico de alto rendimiento, un acelerómetro capacitivo digital secundario y múltiples sensores ambientales integrados. La carcasa en aluminio 7075 mejora la durabilidad y la respuesta en frecuencia. Esta configuración incluye batería de mayor capacidad para tiempos de grabación prolongados.

Descripción breve

• Material de la carcasa: Aluminio 7075
• Acelerómetro piezoeléctrico: ±25 g
• Acelerómetro capacitivo digital: ±40 g
• Batería: 850 mAh
• Almacenamiento: 8 GB

Características del producto
Conveniente:

• Sistema de medición independiente con sensores, almacenamiento local y batería recargable
• Factor de forma portátil para pruebas móviles
• Configuración rápida mediante interfaz USB

Adaptable:

• Acelerómetros múltiples para rango dinámico ampliado
• Varios sensores ambientales integrados en una sola unidad
• Condiciones de activación y tasas de muestreo programables por el usuario

Confiable:

• Diseñado para entornos exigentes
• Calibrado con acelerómetro trazable a NIST (certificado de calibración disponible)
• Capacidad de almacenamiento adecuada para miles de millones de puntos de datos

Especificaciones de los acelerómetros
Piezoeléctrico | Rango: ±25 g | Tasa de muestreo: 20 000 Hz | Ancho de banda: 5 a 2 000 Hz | Ruido: < 0.01 gRMS | Resolución: < 0.00125 g
Capacitivo digital | Rango: ±40 g | Tasa de muestreo: 4 000 Hz | Ancho de banda: 0 a 300 Hz | Ruido: < 0.01 gRMS | Resolución: 0.00008 g

Especificaciones de sensores adicionales
Micrófono | Rango de medida: 105 dB | Resolución: (no especificada) | Tasa de muestreo: 0 (off) a 20 000 Hz
Localización GPS | Rango de medida: (no especificado) | Resolución: 2,5 m | Tasa de muestreo: 0 (off) a 1 Hz
Tiempo GPS | Resolución: 60 ns | Tasa de muestreo: 0 (off) a 1 Hz
Giroscopio | Rango: 2000°/s | Resolución: 0,06 °/s | Tasa de muestreo: 0 (off) a 3 200 Hz
Magnetómetro | Rango: ±1300 µT | Resolución: 0,3 µT | Tasa de muestreo: 0 (off) a 10 Hz
Tempreratura | Rango: -40 a 85 °C | Resolución: 0,01 °C | Tasa de muestreo: 0 (off) a 10 Hz
Presión | Rango: 1 a 200 kPa | Resolución: 1,6 Pa | Tasa de muestreo: 0 (off) a 10 Hz
Humedad | Rango: 0 a 100 %RH | Resolución: 0,04 %RH | Tasa de muestreo: 0 (off) a 10 Hz
Luz | Rango: 0 a >20 uV | Resolución: <100 mlx | Tasa de muestreo: 0 (off) a 4 Hz

Especificaciones ambientales
Temperatura de funcionamiento: -20 °C a 60 °C (-4 °F a 140 °F) | Temperatura de recarga: 10 °C a 45 °C (50 °F a 113 °F)
Temperatura recomendada de almacenamiento: -20 °C a 25 °C (-4 °F a 77 °F)
Humedad: 0 a 95 %RH (sin condensación)
Presión (absoluta): 20 kPa a 110 kPa
Límite de choque: > 3 000 g
Sensibilidad a campo eléctrico: 2 MHz a 18 GHz @ 200 V/m
Sensibilidad a campo magnético: 30 Hz a 100 kHz

Rendimiento de batería y almacenamiento (ejemplos)
Tasa 100 Hz | Capacidad / Grabación continua: 22 días | Disparo accel. principal: 44 horas | 2º accel. disparo: 44 horas | Disparo periódico/temporal: 7 días | (Alternativo) 177 días
Tasa 1 000 Hz | Capacidad: 9 días | Disparo accel. principal: 41 horas | 2º accel. disparo: 44 horas | Disparo periódico/temporal: 7 días | (Alternativo) 167 días
Tasa 5 000 Hz | Capacidad: 3 días | Disparo accel. principal: 30 horas | 2º accel. disparo: 44 horas | Disparo periódico/temporal: 7 días | (Alternativo) 129 días
Tasa 20 000 Hz | Capacidad: 17 horas | Disparo accel. principal: 17 horas | 2º accel. disparo: 44 horas | Disparo periódico/temporal: 7 días | (Alternativo) 68 días

Dimensiones y especificaciones mecánicas
Masa: 100 gramos
Material de la carcasa: Aluminio 7075
Montaje - Tornillo: Pernos 4-40 (100 in-oz)
Montaje - Cinta (Doble cara): 3M 950 Tape
Longitud: 76,2 mm (3,00") | Ancho: 47,0 mm (1,85") | Grosor: 18,3 mm (0,72")
Protección de entrada: IP50 (Protegido contra polvo)

Software gratuito
enDAQ LAB:

• Aplicación autónoma (sin controladores ni instalación)
• Configura sensores enDAQ
• Informes básicos
• Visualiza múltiples canales simultáneamente
• Vista rápida de datos
• Exportación y conversión por lotes

enDAQ CLOUD:

• Subir datos en bruto al Cloud para informes estándar y personalizados
• Informes estándar preconfigurados
• Métricas de análisis avanzadas
• Acceso API y opciones de almacenamiento
• Alertas personalizadas ilimitadas

Aplicaciones

• Detección y registro de vibraciones
• Pruebas de choque e impacto
• Monitoreo durante transporte y envío
• Monitorización inalámbrica habilitada por Wi‑Fi
• Pruebas ambientales

Notas
Los acelerómetros piezoeléctricos son AC acoplados y pueden saturarse con pulsos de muy corta duración (anchura < 1 ms). Para estos eventos, considerar series optimizadas para pulsos de corta duración.

Especificaciones técnicas

• Model / SKU: S5-E25D40
• Brand: enDAQ
• Acelerómetros principales: Piezoeléctrico ±25 g; Capacitivo digital ±40 g
• Tasas de muestreo máx.: Piezoeléctrico 20 000 Hz; Capacitivo 4 000 Hz
• Batería: 850 mAh
• Almacenamiento: 8 GB
• Masa: 100 g
• Dimensiones: 76,2 × 47,0 × 18,3 mm
• Protección de entrada: IP50
• Rango de funcionamiento: -20 °C a 60 °C
