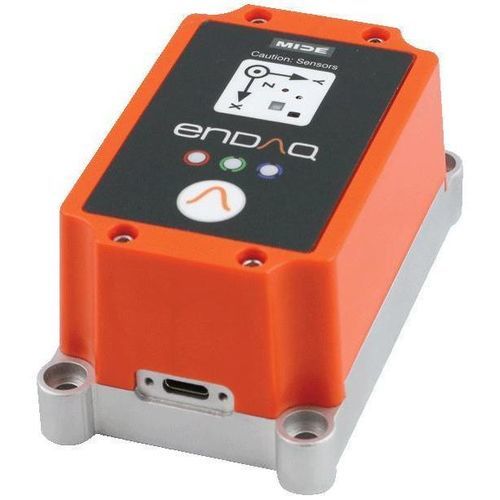

Data logger de vibración W8-D40

de choquesde humedadde intensidad de luz

Resumen
El W8-D40 (enDAQ) es un registrador de vibraciones inalámbrico y un sistema de medición autónomo que ofrece captura de datos multi-sensor, almacenamiento a bordo y batería recargable para despliegues prolongados en campo. Admite cargas configurables al cloud de enDAQ mediante Wi‑Fi y puede operar con la conectividad inalámbrica desactivada cuando se requiera.

Puntos clave

• Carcasa en aluminio 7075
• Acelerómetro capacitivo digital, rango ±40 g
• Batería: 4000 mAh (recargable)
• Almacenamiento: 16 GB a bordo

Áreas de aplicación

• Detección de vibraciones y registro de datos
• Pruebas de choque e impacto
• Monitorización de transporte y envío
• Monitorización inalámbrica (Wi‑Fi) y descarga de datos en campo
• Pruebas ambientales y ensayos en entornos industriales

Características del producto

• Autónomo: sensores, almacenamiento y batería integrados en un formato portátil; configuración por USB
• Adaptable: múltiples rangos de acelerómetro y sensores adicionales integrados en una sola unidad; condiciones de activación y tasas de muestreo programables por el usuario
• Trazable: calibrado con acelerómetro trazable a NIST; diseñado para mantener la integridad de los datos en entornos exigentes

Especificaciones del acelerómetro
Tipo de acelerómetro: capacitivo digital
Rango: ±40 g
Tasa de muestreo máxima: 4.000 Hz
Ancho de banda: 0–300 Hz
Ruido: < 0,01 gRMS
Resolución: 0,00008 g

Especificaciones de sensores adicionales
Micrófono — Rango de medida: 105 dB — Tasa de muestreo: 0 (off) a 20.000 Hz
GPS ubicación — Resolución: 2,5 m — Tasa de muestreo: 0 (off) a 1 Hz
GPS tiempo — Resolución: 60 ns — Tasa de muestreo: 0 (off) a 1 Hz
Giroscopio — Rango: 2000 °/s — Resolución: 0,06 °/s — Tasa de muestreo: 0 (off) a 3.200 Hz
Magnetómetro — Rango: ±1300 µT — Resolución: 0,3 µT — Tasa de muestreo: 0 (off) a 10 Hz
Temperatura — Rango: -40 a 85 °C — Resolución: 0,01 °C — Tasa de muestreo: 0 (off) a 10 Hz
Presión — Rango: 1 a 200 kPa — Resolución: 1,6 Pa — Tasa de muestreo: 0 (off) a 10 Hz
Humedad — Rango: 0 a 100 %RH — Resolución: 0,04 %RH — Tasa de muestreo: 0 (off) a 10 Hz
Luz — Rango: 0 a >20 µV — Resolución: <100 mlx — Tasa de muestreo: 0 (off) a 4 Hz

Especificaciones ambientales
Temperatura de funcionamiento: -40 °C a 80 °C (-40 °F a 176 °F)
Temperatura de recarga: -30 °C a 85 °C (-22 °F a 185 °F)
Temperatura de almacenamiento recomendada: 15 °C a 30 °C (permitido: -40 °C a 85 °C)
Humedad: 0 a 95 %RH (sin condensación)
Presión (absoluta): 20 kPa a 110 kPa (2,9 psi a 16,0 psi)
Límite de choque: 500 g a 0–40 °C; 100 g a -40 a 80 °C
EMC: sin susceptibilidad a campo eléctrico 2 MHz–18 GHz @ 200 V/m (ver informe EMI); sin susceptibilidad a campo magnético 30 Hz–100 kHz (ver informe EMI)

Batería y rendimiento de almacenamiento (ejemplos)
Tasa de muestreo / Capacidad de almacenamiento / Grabación continua / Disparador acc. principal / 2º disparador acc. / Disparador periódico/temporal
50 Hz — 64 días — 11 días — 35 días — — 2,8 años
200 Hz — 40 días — 11 días — 35 días — — 2,8 años
800 Hz — 15 días — 10 días — 35 días — — 2,6 años
4.000 Hz — 4 días — 8 días — 35 días — — 2,3 años
Nota: la autonomía depende en gran medida de la configuración (tasas de sensores, disparadores), edad de la batería y temperatura.

Mecánica y dimensiones
Masa: 250 g
Material de la carcasa: base de aluminio, parte superior en policarbonato
Montaje — Tornillo: pernos 10‑32 (23 ft‑lb)
Montaje — Cinta (doble cara): 3M 950 Tape
Longitud: 99,8 mm (3,93")
Ancho: 58,6 mm (2,31")
Grosor: 45,6 mm (1,80")
Protección de entrada: IP50 (protección contra polvo)

Especificaciones técnicas

• Modelo: W8-D40
• Marca: enDAQ
• Acelerómetro: capacitivo digital, ±40 g, hasta 4.000 Hz de muestreo
• Batería: 4.000 mAh (recargable)
• Almacenamiento: 16 GB a bordo
• Sensores integrados: micrófono, GPS, giroscopio, magnetómetro, temperatura, presión, humedad, luz
• Temperatura de funcionamiento: -40 °C a 80 °C
• Tolerancia a impactos: hasta 500 g (0–40 °C)
• Masa: 250 g
• Dimensiones: 99,8 × 58,6 × 45,6 mm
• Protección de entrada: IP50
