Acoplamiento por fricción 500-3

para airecon medida de par

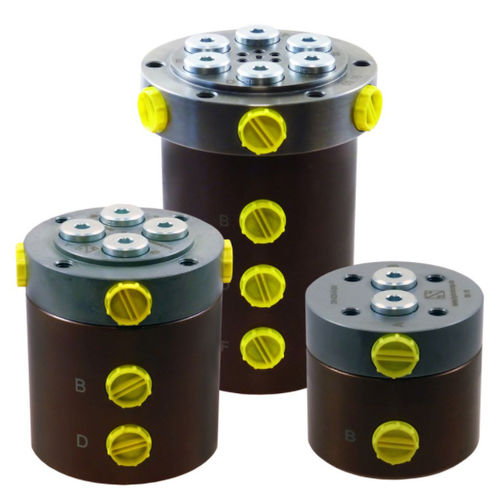

Acoplamientos rotativos sin/con recirculación de fugas Los acoplamientos giratorios transfieren aceite hidráulico de una pieza fija a una pieza giratoria de la máquina. El montaje se realiza en el eje de rotación del subconjunto. Dependiendo del número de niveles de unión, se pueden conectar varios elementos hidráulicos de simple o doble efecto. En principio, el acoplamiento giratorio sólo es adecuado para aceite hidráulico. Si se va a transferir neumática, se pueden utilizar los elementos catalogados siempre que el aire esté filtrado y lubricado para garantizar el engrase de las juntas y la protección contra la corrosión. En la fase de diseño hay que tener en cuenta que el movimiento de rotación se ve obstaculizado por la fricción de la junta. Este arrastre por fricción depende de la presión y debe tenerse en cuenta para el par de accionamiento de la mesa giratoria. La información correspondiente se puede encontrar en los diagramas de reling que muestran los pares de arranque existentes mientras todos los niveles de unión están presurizados. Particularidades: conexiones axiales y radiales en el pistón disponible sin y con recirculación de fugas apropiado para sistemas neumáticos e hidráulicos combinable con sistemas de acoplamiento múltiple (KDS) combinable con anillos colectores eléctricos como diseño especial diseños estándar y diseños especiales disponibles Instrucciones de funcionamiento importantes: Para las circunstancias de funcionamiento, la presión de funcionamiento y el par deben estar alineados. Consulte los diagramas de la hoja de datos 500-3. Instrucciones de montaje: El acoplamiento giratorio debe montarse de forma que no se produzca ningún momento transversal en el elemento fijo o giratorio.
