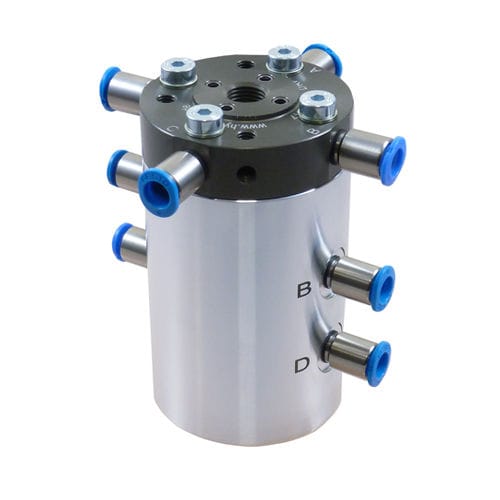

Acoplamiento para aire 800-1

con medida de par

Los acoplamientos giratorios para neumática transfieren aire comprimido de una pieza fija a una pieza giratoria de la máquina. El montaje se realiza en el eje de rotación del componente. Para ello, ofrecemos versiones con uno, dos y cuatro pasos. Los acoplamientos giratorios para neumática pueden combinarse con casquillos eléctricos mediante anillos colectores para 6, 12, 18 ó 24 ramales a 24 Vcc y 2A. Características especiales: de aluminio de alta resistencia (carcasa del anillo colector de plástico resistente) de aluminio de alta resistencia peso reducido neumática y electrónica combinables con rodamientos de bolas diseños estándar y especiales disponibles Instrucciones de montaje: El acoplamiento giratorio debe montarse de forma que no se produzcan momentos de flexión ni en el componente fijo ni en el giratorio. Se ha demostrado que es eficaz atornillar el émbolo giratorio (giratorio) con las conexiones junto con los dispositivos neumáticos y asegurar la carcasa fija sólo contra torsión (no iniciar fuerzas de apoyo). Ejemplo de montaje: 1. dispositivo neumático 2. tubería 3. fijación con tornillos riggid 4. tubo flexible 5. distancia 6. soporte de par Diámetro nominal: 3 Presión de funcionamiento: pmax. 10 bar Temperatura de funcionamiento: de -10°C a +60°C Pasajes: paso simple, paso doble y paso cuádruple (neumático) Par: par de arranque de 0,4 Nm a 1,1 Nm Velocidad de rotación: máx. 60 1/min Conexiones: rosca M5, radial en la carcasa, radial y axial en el pistón Diseño: sin y con casquillo eléctrico
