Accesorio de tubería para soldar MOP/MOP-F

Descripción general
La placa deflectora MOP/MOP-F es un dispositivo pasivo en línea instalado aguas abajo de las válvulas de vapor para reducir la velocidad de salida y suprimir ruido y vibraciones. Diseñada para derivación de turbinas, respiraderos y otras aplicaciones de vapor de alta velocidad, el diseño limita la velocidad sónico conforme a IEC 60534-8-3. Instalar una placa deflectora en lugar de sobredimensionar la válvula permite diseños de sistemas de válvulas más compactos y rentables. Disponible en cuerpo de paso recto con placa tipo corn (MOP) o plana (MOP-F), compatible con conexiones finales BWE estándar. IMI aplica esta solución en sistemas de vapor desde 1980.

Beneficios clave

• Reduce la velocidad de descarga de vapor para minimizar ruido acústico y vibraciones aguas abajo de las válvulas de control.
• Evita la necesidad de aumentar el tamaño de la válvula en aplicaciones con grandes caídas de presión, favoreciendo diseños compactos.
• Solución industrial probada con larga trayectoria y cumplimiento de normas internacionales.

Características clave

• Aplicación: derivación de turbina, respiraderos y sistemas de vapor.
• Placa deflectora en línea, cuerpo de paso recto.
• Normas: IEC 60534-8-3; cumplimiento ASME B31.1.
• Opciones de placa: placa Corn (MOP) o plana (MOP-F).
• Conexiones finales: BWE estándar.
• Tamaños: 6" a 32" estándar; 34"+ disponibles como especial.
• Materiales: acero al carbono; cromo-molibdeno.
• Fluido: vapor (otros fluidos bajo demanda).

Forma y función del producto

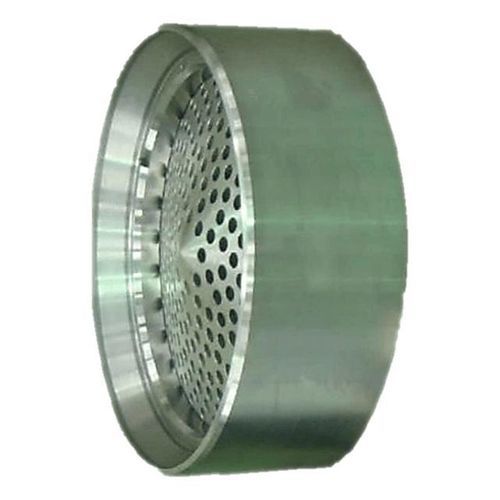

La unidad es un conjunto metálico cilíndrico con una placa perforada interna. Al montarse aguas abajo de una válvula de control reduce la velocidad de salida e interrumpe las rutas acústicas para suprimir ruido y vibraciones en sistemas de vapor a alta presión. Diseñada para entornos industriales y compatible con conexiones BWE estándar. IMI ofrece soporte técnico para la selección e integración.

Características / especificaciones técnicas

• Tipos de fluido: vapor.
• Conexiones finales: BWE estándar.
• Materiales: acero al carbono; acero cromo-molibdeno.
• Tipo de cuerpo: paso recto.
• Códigos de diseño: ASME B31.1; IEC 60534-8-3.
• Límites de temperatura (°C): 0 a 400.
• Tamaños: 6" a 32" estándar (34"+ especial).
• Tipos de placa: Corn (MOP) o Flat (MOP-F).
