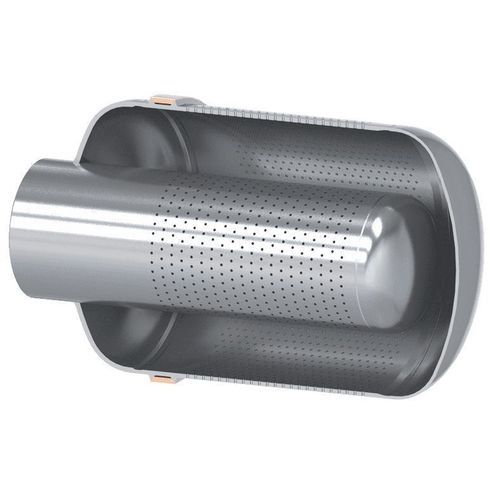

Difusor de gas de alta presión

Descripción del producto
El tubo de descarga de dos etapas de IMI CCI está diseñado para reducir el ruido durante la descarga de vapor hacia los condensadores, especialmente en aplicaciones de derivación de turbinas con grandes caídas de presión. Su diseño multietapa con orificio fijo divide la caída de presión en dos etapas para reducir las emisiones acústicas y proteger el equipo aguas abajo. Diseñado a medida para cada instalación, el tubo asegura un control preciso de la temperatura del vapor, optimiza el dimensionamiento de la válvula y del tubo de bypass, y se suelda directamente a la tubería de vapor aguas abajo. Fabricado en acero aleado (opcionalmente en acero inoxidable), es adecuado para condensadores refrigerados por agua o por aire e integra con sistemas de control para soluciones de centrales térmicas.

Beneficios

• Reduce los niveles de ruido al repartir la caída de presión en dos etapas en aplicaciones de vapor a alta presión.
• Minimiza el riesgo para los elementos internos del condensador y la turbina al dirigir el flujo y controlar la temperatura del vapor.
• Reduce el coste de instalación mediante el dimensionamiento optimizado de la válvula y del tubo y la reducción de requisitos de tubería.

Características clave

• Diseño de caída de presión en dos etapas (multietapa, orificio fijo).
• Construcción con orificio fijo soldado; soldado directamente a la tubería de vapor aguas abajo.
• Ingeniería personalizada por instalación para un rendimiento preciso.
• Compatible con condensadores refrigerados por aire o por agua.
• Capacidad de medición de caudal.
• Cuerpo en acero aleado con opción de acero inoxidable.
• Integración con sistemas de control para soluciones térmicas de planta.
• Control preciso de la temperatura del vapor.
• Diseño compacto adecuado aguas abajo de la válvula de derivación.

Características / especificaciones técnicas

• Tipos de fluido: Vapor.
• Conexiones finales: BWE; Brida.
• Códigos de diseño: ASME B31.1; EN 12516-2.
• Certificaciones: PED; NACE; SIL; CRN; IBR.
• Construcción: Cuerpo en acero aleado (opcional acero inoxidable); orificio fijo soldado, configuración multietapa.
• Aplicación: Derivación de turbina y descarga de vapor a condensadores; diseñado a medida por instalación.
