Visión general del producto

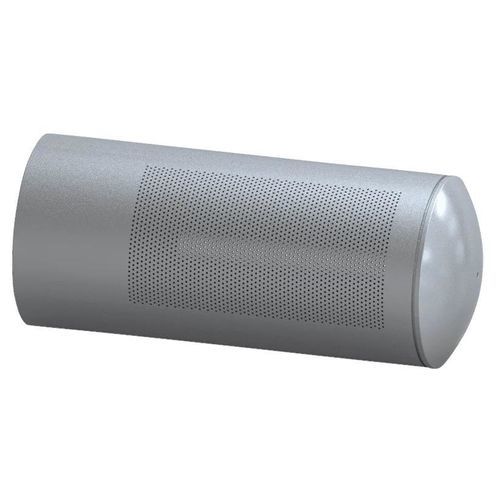

El sistema Dump Tube de IMI permite la descarga de vapor de forma segura y controlada hacia los condensadores en aplicaciones de bypass de turbinas. Diseñado como un orificio fijo, reduce la presión de vapor aguas abajo de la válvula de bypass hasta la presión del condensador. Cada tubo se dimensiona según las condiciones específicas de la planta para garantizar rendimiento óptimo y protección de los elementos internos del condensador y la turbina. El diseño elimina la necesidad de refrigeración adicional en el condensador y permite un control feed-forward preciso a través del DCS del cliente. Están disponibles disposiciones opcionales de dos etapas y el tubo de descarga también puede funcionar como medidor de caudal. El sistema reduce el ruido y el estrés térmico, disminuye el coste de instalación mediante recorridos de tubería cortos y el dimensionamiento combinado de la válvula de bypass y el dump tube, y habilita el control térmico predictivo con algoritmos feed-forward integrados para la regulación del agua de aspersión.

Características clave

• Diseño reductor de presión por orificio fijo
• Dimensionado a medida para cada instalación
• Compatible con condensadores enfriados por agua o por aire
• Puede funcionar como medidor de caudal
• Admite disposiciones simples o de dos etapas
• Construcción en acero aleado (inoxidable opcional)
• Diseñado para sistemas de control feed-forward
• Soldado a la tubería de vapor aguas abajo para una huella de tubería compacta

Aplicaciones y beneficios
Descarga segura y controlada de vapor hacia condensadores en escenarios de bypass de turbinas; reduce el ruido y protege los internos al repartir la presión en etapas fijas; permite un control térmico preciso y regulación predictiva del agua de aspersión; reduce el coste de instalación al acortar las tuberías y permitir el dimensionado combinado de la válvula de bypass y el dump tube.

Especificaciones técnicas

• Tipos de fluido: Vapor
• Conexiones finales: BWE; Brida
• Códigos de diseño: ASME B31.1; EN 12516-2
• Certificaciones: PED; NACE; SIL; CRN; IBR
• Construcción: Acero aleado (inoxidable opcional)
• Disposiciones: Simple o de dos etapas (opcional)
• Funcionalidad: Reductor de presión por orificio fijo; puede actuar como medidor de caudal
• Control: Diseñado para integración feed-forward con el DCS del cliente
