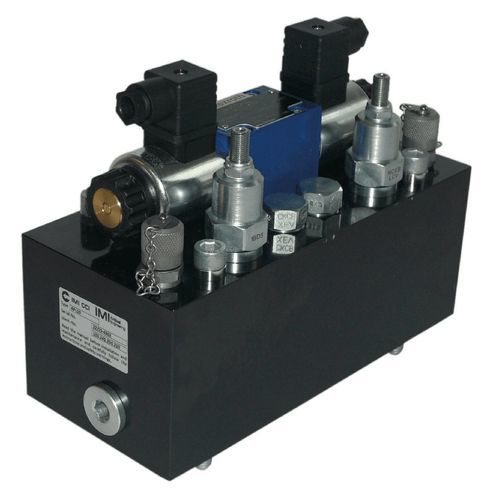

Distribuidor hidráulico de cajón APL

accionado por solenoidede 4/3 víascompacto

Descripción La unidad de control On/Off APL está diseñada para abrir y cerrar actuadores hidráulicos en válvulas de aislamiento. Proporciona control on/off preciso (no para posicionamiento) mediante una electroválvula 4/3, estranguladores ajustables para regular la velocidad y válvulas de retención integradas para evitar la deriva del actuador. La unidad incluye dos conexiones minimess para comprobación de presiones y mantenimiento y puede montarse directamente en actuadores ASM-E o integrarse en colectores Multi-Station (MSM). Es compatible con aceite mineral y fluidos hidráulicos resistentes al fuego; adecuada para sistemas de válvulas industriales exigentes.

Características clave

• Electroválvula 4/3 para control direccional on/off
• Estrangulador(es) ajustable(s) para regulación de velocidad
• Válvulas de retención integradas para mantener sin deriva la posición del actuador
• Dos conexiones minimess para comprobaciones y servicio
• Diseño compacto y ligero para instalación flexible
• Montaje: directo en actuadores ASM-E o integración con MSM
• Compatible con aceite mineral y fluidos hidráulicos resistentes al fuego

Aspectos técnicos adicionales

• Tamaños disponibles: Pequeño 30 L/min, Grande 60 L/min
• Presión de trabajo: 50 a 160 bar
• Carcasa de aluminio anodizado con protección IP65
• Rango de temperatura: -10°C a 80°C

Especificaciones técnicas

• Temperatura ambiente: -10°C a 80°C
• Material: Aluminio anodizado
• Presión de funcionamiento: 50–160 bar
• Medio: Hidráulico
• Capacidad de caudal: Pequeño 30 L/min, Grande 60 L/min
• Estanqueidad/prevención de deriva: Válvulas de retención integradas
• Conexiones de servicio: Dos puertos minimess
• Montaje: Montaje directo en actuadores ASM-E o con MSM (Multi‑Station Manifold)
• Compatibilidad de fluidos: Aceite mineral y fluidos hidráulicos resistentes al fuego
• Grado de protección: IP65
• Rango de temperatura: -10°C a 80°C
